Характеристики SRW 100LR

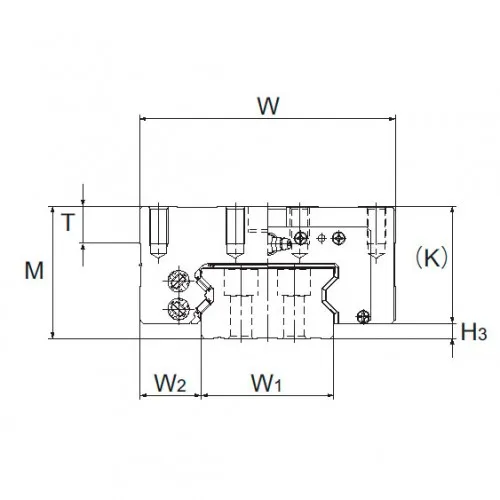

| Характеристики направляющей | |
| Серия направляющих | SRW |
| Тип направляющей | роликовые направляющие |
| M, мм | 100 |
| Типоразмер | 100 |
| L, мм | 303 |

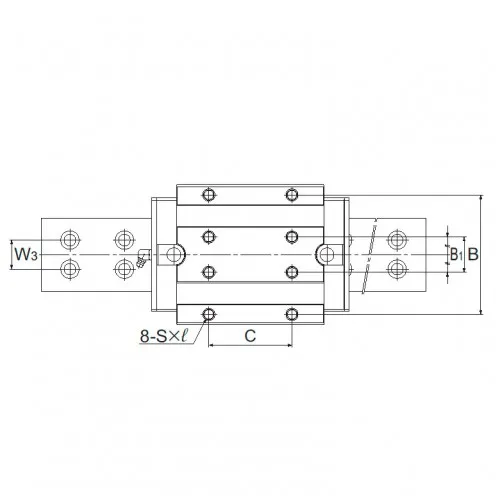

| Характеристики каретки | |
| W, мм | 200 |
| B, мм | 172 |
| B1, мм | 50 |
| C, мм | 110 |
| D0, мм | 5,2 |
| E, мм | 16 |
| e0, мм. | 9 |
| f0, мм. | 26 |
| K, мм | 88,5 |
| L1, мм | 229,8 |
| N, мм | 27 |
| S×ℓ | M14×20 |
| T, мм | 20 |
| Версия каретки | каретка с роликовым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | удлиненная |
| Серия кареток | SRW-LR |
| Смазочный нипель | B-PT1/8 |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 21,6 |

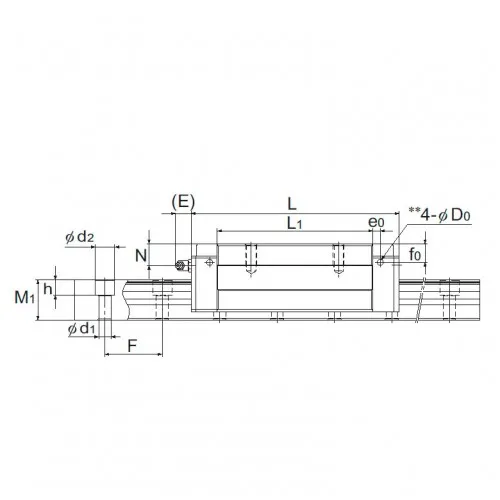

| Характеристики рельса | |
| W1, мм | 100 |
| d1×d2×h, мм | 16×23×20 |
| F, мм | 75 |
| H3, мм | 11,5 |
| M1, мм | 54 |
| W2, мм | 50 |
| W3, мм | 38 |
| Максимальная длина рельса, мм | 3000 |
| Вес рельса, кг/м | 35,9 |
| Нагрузки | |
| C, кН | 278 |
| C0, кН | 599 |
| MA, кНм | 22,7 |
| MA, кНм (две каретки) | 120 |
| MB, кНм | 22,7 |
| MB, кНм (две каретки) | 120 |
| MC, кНм | 33,9 |
