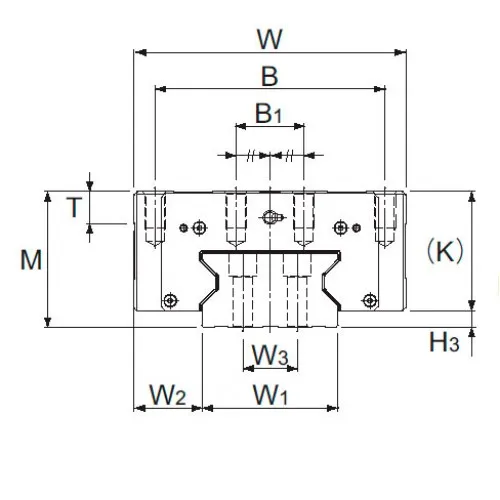

Характеристики SRW 150LR
| Характеристики направляющей | |
| Серия направляющих | SRW |
| Тип направляющей | роликовые направляющие |
| M, мм | 150 |
| Типоразмер | 150 |
| L, мм | 395 |
| Характеристики каретки | |
| W, мм | 300 |
| B, мм | 260 |
| B1, мм | 75 |
| C, мм | 200 |
| D0, мм | 8,2 |
| E, мм | 16 |
| e0, мм. | 15 |
| f0, мм. | 53 |
| K, мм | 134 |
| L1, мм | 280,2 |
| N, мм | 28,8 |
| S×ℓ | M20×40 |
| T, мм | 35 |
| Версия каретки | каретка с роликовым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | удлиненная |
| Серия кареток | SRW-LR |
| Смазочный нипель | B-PT1/4 |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 65,1 |
| Характеристики рельса | |
| W1, мм | 150 |
| d1×d2×h, мм | 24×35×28 |
| F, мм | 105 |
| H3, мм | 16 |
| M1, мм | 77 |
| W2, мм | 75 |
| W3, мм | 60 |
| Максимальная длина рельса, мм | 3000 |
| Вес рельса, кг/м | 74,4 |
| Нагрузки | |
| C, кН | 601 |
| C0, кН | 1170 |
| MA, кНм | 60 |
| MA, кНм (две каретки) | 319 |
| MB, кНм | 60 |
| MB, кНм (две каретки) | 319 |
| MC, кНм | 101,6 |
