Рельсы и каретки WON — профильные шариковые и роликовые линейные направляющие производства WONST Co., Ltd. (Хвасон, Южная Корея). Компания основана в 1989 году, располагает собственным R&D-центром с 15 инженерами-разработчиками и производственной площадкой со 130 специалистами. WON выпускает направляющие от миниатюрных серий для полупроводникового оборудования до роликовых систем для тяжёлых обрабатывающих центров.

Серии линейных направляющих WON по грузоподъемности и габаритам

Серия H — стандартные шариковые направляющие с четырьмя рядами рециркулирующих шариков и углом контакта 45°. Дуговой профиль дорожек качения обеспечивает равную грузоподъемность во всех четырёх направлениях нагружения. Типоразмеры: H15, H20, H25, H30 и H35. Каретки выпускаются в прямоугольном (rectangular) и фланцевом (flanged) исполнении. Статическая грузоподъемность — от 16 200 Н для H15 до 74 600 Н для H35, динамическая — от 9 900 до 51 100 Н. Материал рельса — углеродистая сталь с твердостью поверхности HRC 58-64. Все каретки поставляются с торцевыми уплотнениями и пресс-масленкой; для серии H доступны дополнительные внутренние уплотнения (Inside Seal).

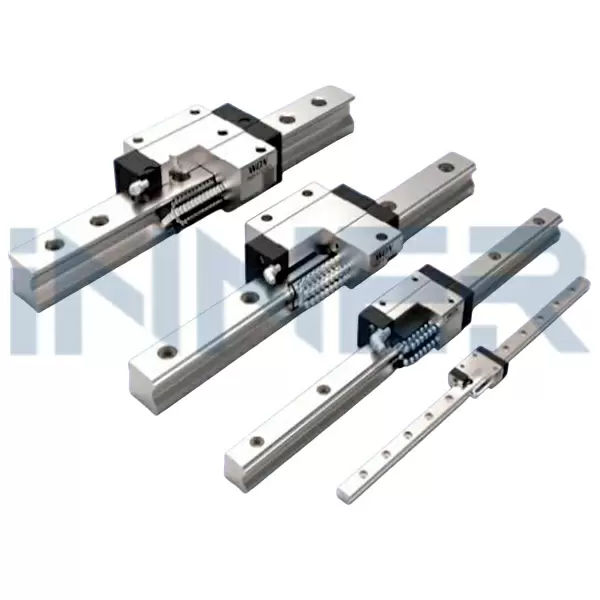

Серия S — компактные направляющие с уменьшенной шириной, высотой и длиной каретки при сохранении четырёхрядной схемы качения. Предназначены для механизмов с ограниченным монтажным пространством.

Серии M и MB — миниатюрные направляющие с двумя рядами шариков в готическом дуговом профиле и четырёхточечным контактом 45°. Корпус каретки и рельс серий M и MB изготовлены из нержавеющей стали, тела качения — из подшипниковой стали SUJ2, твёрдость рельса HRC 58-64. Серия M — низкопрофильная (типоразмеры 7, 9, 12 мм), серия MB — широкий низкопрофильный рельс с повышенной моментной жесткостью для тех же типоразмеров.

Серия R — роликовые направляющие с цилиндрическими роликами и углом контакта 45°. Линейный контакт ролика с дорожкой обеспечивает сверхвысокую жесткость и грузоподъемность для прецизионных шлифовальных и фрезерных станков.

Как подобрать направляющую WON по параметрам точности

Допуск параллельности рельсов WON зависит от длины: 8 мкм для коротких отрезков до 400 мм и до 23 мкм для длин свыше 600 мм. Рельсы серии H нарезаются длиной от 360 до 1 000 мм с фасками на обоих торцах. Миниатюрные рельсы серии M доступны длиной от 85 до 695 мм, серии MB — от 80 до 750 мм. Предварительный натяг кареток — умеренный (Moderate), радиальный зазор — стандартный (Common Clearance).
