Уже доступен
Компактные блоки
Миниатюрные блоки
Фланцевые блоки
Широкие миниатюрные блоки
H
M
MB
S
WON
13.2
25
36.2
4.5
52.3
6.5
8.5
102
12
16
25.2
49.6
71.4
8
4
5
H15F
H20F
H25F
H30F
M7C
M9C
MB12C
S15C
15
20
30
7
9

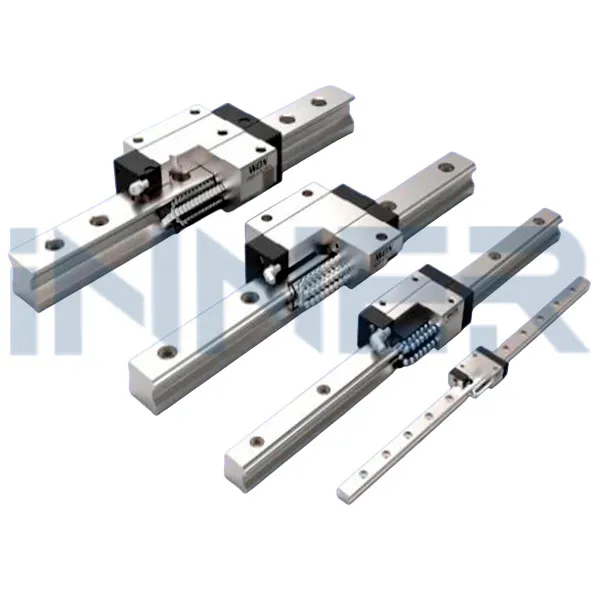

Каретки WON — шариковые и роликовые блоки для профильных рельсовых направляющих производства WONST Co., Ltd. (Хвасон, Южная Корея). Компания основана в 1989 году и специализируется на системах линейного перемещения. Каретки WON применяются в станках с ЧПУ, полупроводниковом оборудовании, промышленных роботах, 3D-принтерах и медицинской технике.
Серия H — стандартные каретки с четырьмя рядами рециркулирующих шариков и дуговым профилем дорожек с углом контакта 45°. Типоразмеры: H15, H20, H25, H30 и H35. Блоки выпускаются в прямоугольном (тип R, ширина 34-70 мм) и фланцевом (тип F, ширина 47-100 мм) исполнении. Статическая грузоподъемность — от 16 200 Н для H15 до 74 600 Н для H35, динамическая — от 9 900 до 51 100 Н. Момент крена одиночной каретки H35 достигает 1 298 Н·м.
Серия S — компактные каретки с уменьшенными габаритами при сохранении четырёхрядной схемы качения для механизмов с ограниченным монтажным пространством.
Серия M — миниатюрные низкопрофильные каретки из нержавеющей стали с двумя рядами шариков в готическом дуговом профиле дорожки. Типоразмеры: M7, M9 и M12. Блоки доступны в стандартном (N) и удлинённом (L) исполнении. Удлинённые каретки содержат больше тел качения, что повышает грузоподъемность: M12L обеспечивает 6 200 Н статической нагрузки против 3 816 Н у M12N. Тела качения выполнены из подшипниковой хромистой стали SUJ2.
Серия MB — широкие миниатюрные каретки из нержавеющей стали с увеличенной базой рельса. По сравнению с серией M каретки MB обеспечивают значительно более высокую моментную жесткость при тех же типоразмерах 7, 9 и 12 мм. Момент крена MB12L достигает 110,56 Н·м — почти втрое больше, чем у M12L (38,44 Н·м).
Все каретки WON поставляются с торцевыми уплотнениями (End Seals) и пресс-масленкой в стандартной комплектации. Предварительный натяг — умеренный (Moderate), радиальный зазор — стандартный (Common Clearance). Для серии H доступны дополнительные внутренние уплотнения Inside Seal (код SS), защищающие дорожки качения от металлической стружки и абразивной пыли. Выбор между прямоугольным и фланцевым блоком определяется направлением монтажных нагрузок: фланцевые каретки обеспечивают лучшую устойчивость к моментным нагрузкам за счёт расширенной опорной поверхности.
