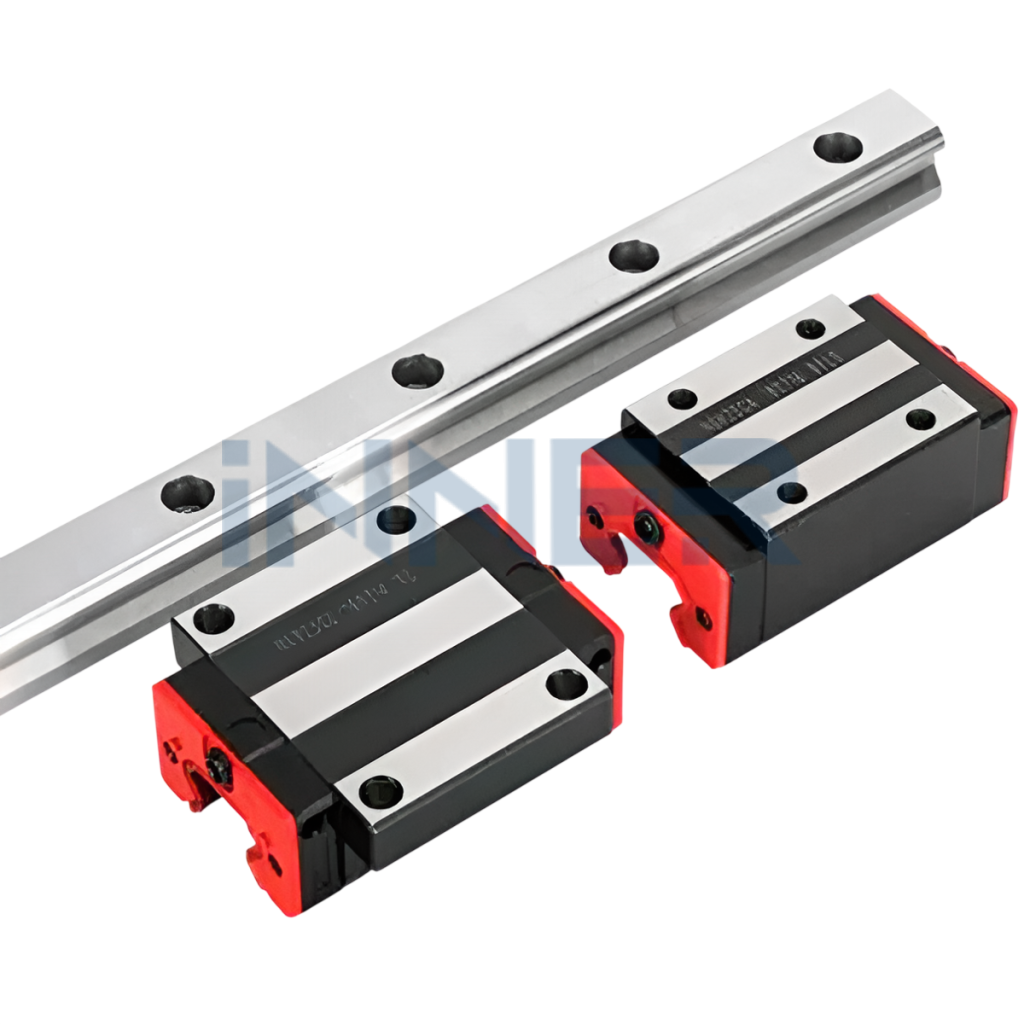

Рельсы и каретки Yigong — профильные рельсовые направляющие производства Nanjing Technology and Equipment Manufacturing Co., Ltd. (Нанкин, Китай), предприятия с более чем 60-летним опытом выпуска прецизионных компонентов линейного перемещения. Каталог включает шариковые направляющие серии GGB (16–85 мм) и роликовые тяжелонагруженные направляющие серии GZB (25–125 мм). Производство сертифицировано по ISO 9001:2015, ISO 14001, ISO 45001:2018 и ISO 10012.
Шариковая серия GGB — наиболее универсальная линейка Yigong. Дорожки качения выполнены с контактным углом 45°, обеспечивающим равную грузоподъёмность в четырёх направлениях: вертикальном (вверх и вниз) и горизонтальном (влево и вправо). Рельсы и каретки изготовлены из хромистой подшипниковой стали 100Cr6 (ШХ15). Типоразмеры: от GGB16 до GGB85. Каретки поставляются в двух конструктивных исполнениях: AA/AAL — фланцевые с резьбовыми отверстиями, BA/BAL — стандартные без фланца. Суффикс L указывает на удлинённую версию. Максимальная длина рельса — 6 метров цельным отрезком; при необходимости возможна стыковка секций с применением специальной оснастки.
Роликовая серия GZB предназначена для тяжелонагруженных применений. Замена шариков цилиндрическими роликами переводит контакт с точечного на линейный, что существенно повышает жёсткость и грузоподъёмность системы. Контактный угол ролик–дорожка также составляет 45° с четырёхсторонним распределением нагрузок. Роликовый сепаратор предотвращает перекос тел качения, формирует масляную плёнку между роликами и обоймой, снижая нагрев и обеспечивая стабильное прецизионное перемещение. Типоразмеры: от GZB25 до GZB125. Максимальная нагрузка на одну каретку — 192 тонны.
Шариковые направляющие GGB применяются в обрабатывающих центрах, токарных и шлифовальных станках с ЧПУ, упаковочном и медицинском оборудовании. Классы точности: от 5 (стандартный) до 1 (высший). Взаимозаменяемость в стандартном классе позволяет комбинировать рельсы и каретки из разных партий. Роликовые GZB ориентированы на тяжёлые станки, прессовое и прокатное оборудование, крупногабаритные портальные фрезеры, где критичны жёсткость и грузоподъёмность. Высокоскоростные направляющие Yigong обеспечивают скорость перемещения до 60 м/мин при уровне шума 68 дБ, точность позиционирования 0,002 мм и повторяемость 0,001 мм.
