Уже доступен
Криволинейные блоки
Тяжелые роликовые каретки
Шариковые блоки
GGB
GGY
GZB
Yigong
106
154
198
36.2
52.3
102
210
304
391
71.4
2
2.5
3
4
5
GGB25-H
GGB30-H

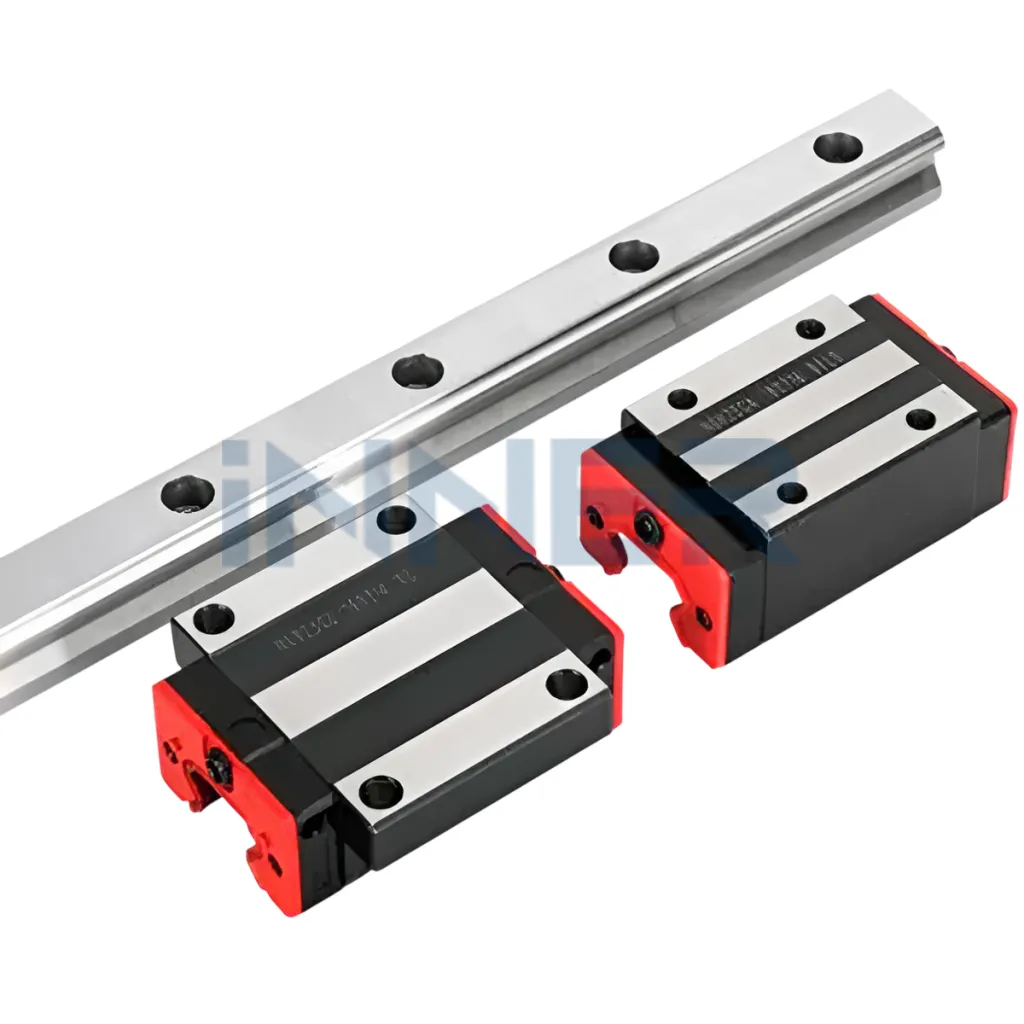

GGY30-C
GZB30-R
GZB45-R
GZB55-R
GZB65-R
25
30
45
55
65
Каретки Yigong — линейные подшипниковые блоки производства Nanjing Technology and Equipment Manufacturing Co., Ltd. (Нанкин, Китай) для профильных рельсовых направляющих серий GGB и GZB. Программа включает шариковые каретки GGB (типоразмеры 16–85 мм) и роликовые тяжелонагруженные блоки GZB (25–125 мм) с грузоподъёмностью до 192 тонн на одну каретку. Производство сертифицировано по ISO 9001:2015, ISO 14001 и ISO 45001:2018.
Шариковые каретки серии GGB — базовое решение для широкого спектра промышленных задач. Четыре ряда шариков контактируют с дорожками рельса под углом 45°, обеспечивая равную грузоподъёмность в четырёх направлениях: вверх, вниз, влево и вправо. Корпус каретки и тела качения изготовлены из хромистой подшипниковой стали 100Cr6 (ШХ15), что гарантирует высокую твёрдость дорожек и длительный ресурс. Каретки выпускаются в двух конструктивных исполнениях: AA/AAL — фланцевые блоки с резьбовыми отверстиями (крепление сверху через размер M, снизу через размер D), BA/BAL — стандартные без фланца. Суффикс L обозначает удлинённую версию с увеличенным количеством тел качения и повышенной грузоподъёмностью.
Роликовые каретки серии GZB предназначены для тяжёлых нагрузок. Цилиндрические ролики заменяют шарики, переводя контакт с точечного на линейный — это кратно увеличивает жёсткость и несущую способность. Контактный угол ролик–дорожка также составляет 45° с четырёхсторонним распределением нагрузок. Роликовый сепаратор (обойма) предотвращает перекос тел качения и формирует масляную плёнку между роликами, снижая трение и нагрев. Типоразмеры от GZB25 до GZB125; в старших размерах (GZB85, GZB100, GZB125) верхняя монтажная поверхность оснащена тремя рядами крепёжных отверстий — всего 9 точек фиксации.
Для обрабатывающих центров, токарных и шлифовальных станков с ЧПУ оптимальны шариковые каретки GGB среднего типоразмера (25–45 мм). Классы точности: от 5-го (стандартный, взаимозаменяемый) до 1-го (высший). Максимальная точность хода — 0,004 мм на 1000 мм длины рельса. Для тяжёлых металлорежущих станков, прессового и прокатного оборудования, крупногабаритных портальных фрезеров рекомендуются роликовые каретки GZB — максимальная нагрузка на один блок достигает 192 тонн. Фланцевые исполнения AA/AAL обеспечивают расширенную монтажную базу и повышенную устойчивость к моментным нагрузкам. Высокоскоростные линейные системы Yigong допускают перемещение до 60 м/мин при уровне шума 68 дБ.
