К, 1К – консольные, КМ – консольно-моноблочные

Монтаж и обслуживание

Правильный монтаж и своевременное техническое обслуживание насосов К, 1К и КМ являются ключевыми факторами, определяющими их надежность, долговечность и эффективность работы. Соблюдение рекомендаций производителя и отраслевых стандартов позволит избежать преждевременного выхода оборудования из строя и обеспечит его бесперебойную работу.

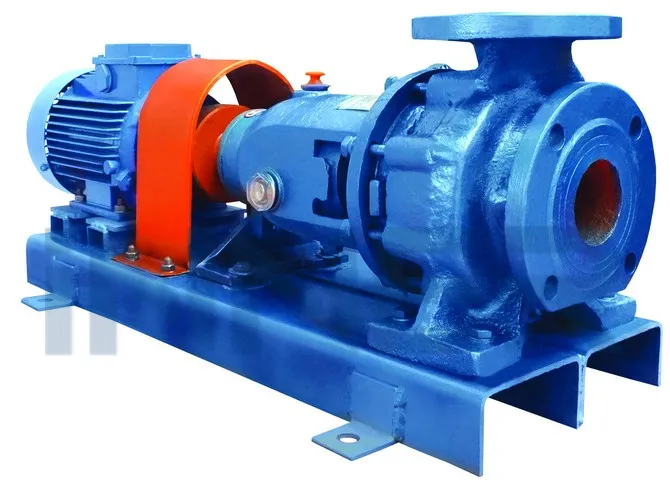

Особенности монтажа консольных насосов К и 1К:

• Насос должен устанавливаться на ровное, прочное основание – бетонный фундамент или металлическую раму, способную выдержать вес насосного агрегата и динамические нагрузки при его работе;
• Фундамент должен быть тщательно выровнен по горизонтали с точностью не менее 0,1 мм на 1 метр длины;
• Крепление насоса к фундаменту должно осуществляться с использованием анкерных болтов, при этом необходимо предусмотреть возможность регулировки положения насоса;
• Критически важной операцией является правильная центровка валов насоса и электродвигателя: допустимые отклонения не должны превышать 0,05-0,1 мм по радиальному и осевому смещению;
• Для снижения передачи вибрации на фундамент рекомендуется установка виброизолирующих прокладок или амортизаторов;
• Всасывающий трубопровод должен иметь диаметр не меньше диаметра входного патрубка насоса, быть как можно более коротким и прямым, с постоянным подъемом к насосу (не менее 0,5°) для предотвращения образования воздушных карманов;
• На всасывающей линии обязательно должен быть установлен фильтр-грязевик для защиты насоса от механических примесей;
• Напорный трубопровод должен быть оснащен обратным клапаном и запорной арматурой;
• Для снижения гидравлических ударов рекомендуется установка компенсаторов или демпферов;
• Необходимо предусмотреть свободное пространство вокруг насоса для удобства обслуживания (не менее 1 метра с каждой стороны).

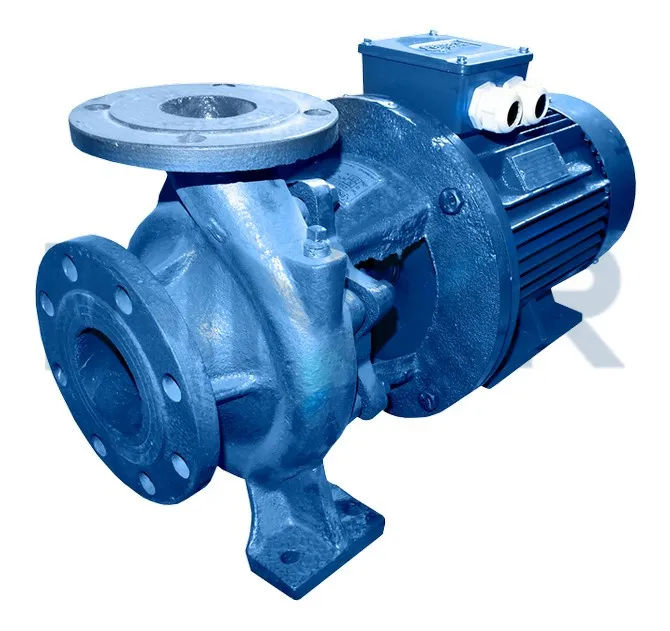

Особенности монтажа консольно-моноблочных насосов КМ:

• Благодаря моноблочной конструкции, насосы КМ не требуют центровки, что значительно упрощает их монтаж;
• Насос может устанавливаться непосредственно на трубопровод (для малых моделей) или на фундамент с креплением анкерными болтами;
• При монтаже на трубопровод необходимо обеспечить надежное крепление, исключающее передачу вибрации и механических нагрузок на насос;
• Остальные требования к монтажу аналогичны требованиям для насосов К и 1К.

Ввод в эксплуатацию насосов К, 1К и КМ:

• Перед первым пуском необходимо проверить свободное вращение ротора насоса вручную;
• Убедиться в правильности направления вращения электродвигателя (обычно по часовой стрелке, если смотреть со стороны двигателя);
• Заполнить насос и всасывающий трубопровод водой (для этого предусмотрены специальные отверстия в корпусе);
• Первый пуск выполнять при закрытой задвижке на напорном трубопроводе с последующим плавным ее открытием;
• Проверить рабочие параметры насоса (давление на входе и выходе, потребляемый ток) и сравнить их с паспортными данными;
• Убедиться в отсутствии протечек, повышенного шума и вибрации.

Регулярное техническое обслуживание насосов К, 1К и КМ:

• Ежедневное обслуживание:
  • Визуальный осмотр насоса, проверка отсутствия протечек, посторонних шумов и вибрации;
  • Контроль рабочих параметров (давление, расход, потребляемый ток);
  • Для насосов с сальниковым уплотнением – проверка степени подтяжки сальника (нормальная утечка должна составлять 10-15 капель в минуту).
• Еженедельное обслуживание:
  • Проверка и пополнение уровня масла в подшипниковых узлах (для насосов с масляной смазкой);
  • Проверка состояния муфтового соединения и защитных кожухов (для насосов К и 1К);
  • Контроль затяжки всех крепежных элементов;
  • Очистка наружных поверхностей насоса от пыли и загрязнений.
• Ежемесячное обслуживание:
  • Проверка центровки насоса с электродвигателем (для насосов К и 1К);
  • Очистка фильтра-грязевика на всасывающей линии;
  • Проверка работоспособности запорной арматуры;
  • Контроль состояния фундаментных болтов и виброизоляции.
• Полугодовое обслуживание:
  • Замена масла в подшипниковых узлах (для насосов с масляной смазкой);
  • Проверка и при необходимости замена сальниковой набивки;
  • Проверка состояния подшипников;
  • Контроль износа защитных колец и их замена при необходимости;
  • Проверка зазоров между рабочим колесом и корпусом насоса.
• Ежегодное обслуживание:
  • Полная разборка насоса для детального осмотра всех деталей;
  • Проверка состояния рабочего колеса, вала и защитных втулок;
  • Замена подшипников и уплотнений;
  • Контроль состояния посадочных поверхностей вала;
  • Проверка биения вала;
  • Сборка насоса с заменой всех уплотнительных прокладок.

Типичные неисправности насосов К, 1К и КМ и способы их устранения:

• Насос не создает требуемый напор или подачу:
  • Проверить правильность направления вращения;
  • Проверить наличие подсоса воздуха на всасывающей линии;
  • Очистить фильтр-грязевик и рабочее колесо от загрязнений;
  • Проверить степень износа рабочего колеса и защитных колец.
• Повышенный шум и вибрация:
  • Проверить центровку насоса с электродвигателем (для насосов К и 1К);
  • Проверить состояние подшипников;
  • Убедиться в отсутствии кавитации (обычно вызвана недостаточным подпором на всасывании);
  • Проверить балансировку рабочего колеса;
  • Контроль правильности работы насоса относительно его рабочей характеристики.
• Перегрев электродвигателя:
  • Проверить напряжение питания и отсутствие перекоса фаз;
  • Контроль потребляемого тока – не должен превышать номинальный;
  • Проверить работу насоса "на закрытую задвижку" или в режиме перегрузки;
  • Убедиться в достаточной вентиляции помещения для охлаждения двигателя.
• Утечки через уплотнения:
  • Для сальникового уплотнения – проверить состояние и подтяжку сальниковой набивки;
  • Для торцевого уплотнения – проверить состояние уплотнительных поверхностей и при необходимости заменить уплотнение;
  • Контроль состояния вала в зоне уплотнения – не должно быть износа или повреждений.
