Купить насосы для чистой воды ЛМ, КМЛ, ЦНЛ
Насосы для чистой воды серий ЛМ, КМЛ и ЦНЛ от компании Иннер Инжиниринг представляют собой специализированное насосное оборудование, разработанное для циркуляции и перекачивания чистой воды в системах с повышенными требованиями к компактности, бесшумности и энергоэффективности. Эти моноблочные насосы объединяют в себе современные технические решения с оптимальной конструкцией, что делает их идеальным выбором для систем отопления, горячего водоснабжения, кондиционирования, а также для промышленных технологических процессов, где важна надежная циркуляция воды без пульсаций. Купите насосы ЛМ, КМЛ или ЦНЛ у нас и получите современное энергоэффективное оборудование, которое обеспечит стабильную работу ваших систем при минимальных затратах на эксплуатацию и обслуживание.
Характеристики и предназначение
Насосы серий ЛМ, КМЛ и ЦНЛ относятся к классу моноблочных циркуляционных насосов, но каждая серия имеет свои конструктивные особенности и области применения. Объединяет их компактная конструкция, надежность и эффективность в системах циркуляции чистой воды. Рассмотрим характеристики и особенности каждой серии подробнее.

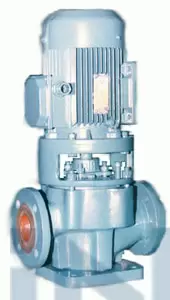

Насосы серии ЛМ (линейные моноблочные) представляют собой компактные моноблочные насосы с линейным расположением всасывающего и напорного патрубков на одной оси, что позволяет устанавливать их непосредственно в трубопровод, существенно экономя пространство. Основные технические характеристики и особенности насосов ЛМ:
- Производительность: от 3 до 100 м³/ч
- Напор: от 5 до 40 метров водяного столба
- Температура перекачиваемой жидкости: от -10°C до +110°C
- Максимальное рабочее давление: до 10 бар
- Мощность электродвигателей: от 0,18 до 15 кВт
- Линейная конструкция с соосными патрубками, существенно упрощающая монтаж в ограниченном пространстве
- Не требуют специального фундамента или рамы, устанавливаются непосредственно на трубопровод
- Низкий уровень шума и вибрации благодаря сбалансированной конструкции
- Возможность установки как в горизонтальном, так и в вертикальном положении
- Компактность и низкий вес, что упрощает транспортировку и монтаж
Насосы серии КМЛ (консольно-моноблочные линейные) объединяют преимущества консольных и линейных насосов, представляя собой гибридное решение для систем, где требуется повышенная надежность. Их основные технические характеристики и особенности:
- Производительность: от 6 до 160 м³/ч
- Напор: от 10 до 60 метров водяного столба
- Температура перекачиваемой жидкости: от -10°C до +105°C
- Максимальное рабочее давление: до 10 бар
- Мощность электродвигателей: от 0,75 до 30 кВт
- Конструкция с консольным расположением рабочего колеса и линейными соосными патрубками
- Повышенная надежность благодаря усиленным подшипниковым узлам
- Возможность работы с жидкостями, содержащими небольшое количество твердых включений (до 0,2% по массе)
- Удобство обслуживания за счет возможности разборки без демонтажа насоса из трубопровода
- Широкий диапазон применений от бытовых до промышленных систем
Насосы серии ЦНЛ (центробежные насосы линейные) представляют собой многоступенчатые центробежные насосы линейного типа, разработанные для создания высокого напора при компактных размерах. Их технические характеристики и особенности:
- Производительность: от 2 до 120 м³/ч
- Напор: от 15 до 150 метров водяного столба
- Температура перекачиваемой жидкости: от -15°C до +120°C
- Максимальное рабочее давление: до 16 бар
- Мощность электродвигателей: от 0,55 до 45 кВт
- Многоступенчатая конструкция, обеспечивающая высокий напор при компактных размерах
- Высокий КПД (до 78%) благодаря оптимизированной гидравлической части
- Расположение патрубков на одной оси (in-line конструкция)
- Возможность работы в широком диапазоне температур
- Низкое значение NPSH (требуемого кавитационного запаса), что позволяет использовать их в системах с низким подпором
- Высокая энергоэффективность, соответствующая современным требованиям по энергосбережению
Основные области применения насосов ЛМ, КМЛ и ЦНЛ:
- Системы отопления жилых, коммерческих и промышленных зданий
- Системы горячего водоснабжения
- Системы кондиционирования и чиллеры
- Технологические контуры охлаждения оборудования
- Системы снегоплавления
- Циркуляция воды в бассейнах и аквапарках
- Повышение давления в системах водоснабжения
- Промышленные технологические процессы, требующие чистой воды
- Системы пожаротушения (как вспомогательные насосы)
- Теплообменные узлы тепловых пунктов
Преимущества насосов ЛМ, КМЛ и ЦНЛ по сравнению с другими типами насосов:
- Компактность и экономия пространства благодаря линейной конструкции
- Простота монтажа — насос устанавливается непосредственно в трубопровод
- Отсутствие необходимости в специальном фундаменте или раме
- Низкие эксплуатационные расходы благодаря высокому КПД и энергоэффективности
- Универсальность применения для широкого спектра задач
- Низкий уровень шума и вибрации, особенно важный для жилых зданий
- Длительный срок службы при минимальном обслуживании
- Возможность работы в автоматическом режиме
Разновидности насосов ЛМ, КМЛ, ЦНЛ для чистой воды
Линейка насосов ЛМ, КМЛ и ЦНЛ включает широкий спектр моделей, различающихся по производительности, напору и конструктивным особенностям. Рассмотрим основные типоразмеры и модификации каждой серии.
Основные типоразмеры насосов серии ЛМ:
- ЛМ 32-12/2 – компактные модели с номинальным диаметром патрубков 32 мм, расходом до 12 м³/ч и напором до 24 м. Идеально подходят для систем отопления и горячего водоснабжения небольших зданий;
- ЛМ 50-16/2 – модели среднего размера с диаметром патрубков 50 мм, расходом до 16 м³/ч и напором до 16 м. Применяются в системах отопления многоквартирных домов и небольших коммерческих зданий;
- ЛМ 65-40/2 – насосы с диаметром патрубков 65 мм, расходом до 40 м³/ч и напором до 32 м. Используются в системах циркуляции крупных зданий и промышленных объектов;
- ЛМ 80-65/2 – высокопроизводительные модели с диаметром патрубков 80 мм, расходом до 65 м³/ч и напором до 20 м. Применяются в крупных промышленных системах и центральных тепловых пунктах;
- ЛМ 100-80/2 – насосы большой производительности с диаметром патрубков 100 мм, расходом до 80 м³/ч и напором до 32 м. Используются в крупных системах теплоснабжения и промышленных контурах охлаждения.
В маркировке насосов ЛМ первое число указывает диаметр напорного патрубка в мм, второе – номинальную подачу в м³/ч, а число после дроби – количество полюсов электродвигателя (2 – двухполюсный, 3000 об/мин; 4 – четырехполюсный, 1500 об/мин).
Основные типоразмеры насосов серии КМЛ:
- КМЛ 40-25-160 – модели с диаметром напорного патрубка 40 мм, всасывающего патрубка 25 мм и диаметром рабочего колеса 160 мм. Обеспечивают расход до 25 м³/ч и напор до 32 м;
- КМЛ 50-32-200 – насосы с диаметром напорного патрубка 50 мм, всасывающего патрубка 32 мм и диаметром рабочего колеса 200 мм. Обеспечивают расход до 50 м³/ч и напор до 50 м;
- КМЛ 65-40-200 – модели с расходом до 65 м³/ч и напором до 50 м, применяемые в системах теплоснабжения и охлаждения средних промышленных объектов;
- КМЛ 80-65-160 – насосы для систем с высокими требованиями к расходу (до 100 м³/ч) и средним напором (до 32 м);
- КМЛ 100-80-160 – высокопроизводительные модели с расходом до 160 м³/ч и напором до 40 м для крупных промышленных систем.
В маркировке насосов КМЛ первое число указывает диаметр напорного патрубка в мм, второе – диаметр всасывающего патрубка в мм, третье – номинальный диаметр рабочего колеса в мм.
Основные типоразмеры насосов серии ЦНЛ:
- ЦНЛ 4-15 – компактные многоступенчатые насосы с расходом до 4 м³/ч и напором до 15 м, используемые в небольших системах повышения давления;
- ЦНЛ 8-30 – модели с расходом до 8 м³/ч и напором до 30 м для систем водоснабжения частных домов и небольших коммерческих объектов;
- ЦНЛ 15-60 – насосы средней производительности с расходом до 15 м³/ч и напором до 60 м, применяемые в системах повышения давления в многоэтажных зданиях;
- ЦНЛ 40-80 – высоконапорные модели с расходом до 40 м³/ч и напором до 80 м для промышленных систем водоснабжения;
- ЦНЛ 80-120 – мощные многоступенчатые насосы с расходом до 80 м³/ч и напором до 120 м для систем с высокими требованиями к давлению.
В маркировке насосов ЦНЛ первое число указывает номинальную подачу в м³/ч, второе – номинальный напор в метрах водяного столба.
По типу уплотнения вала насосы ЛМ, КМЛ и ЦНЛ выпускаются в различных вариантах:
- С сальниковым уплотнением – экономичное решение для неответственных применений, требующее периодического обслуживания;
- С одинарным торцевым уплотнением – наиболее распространенный вариант, обеспечивающий надежную герметизацию без необходимости частого обслуживания;
- С двойным торцевым уплотнением – применяется для особо ответственных систем или при работе с горячими жидкостями;
- С картриджным торцевым уплотнением – современное решение, позволяющее быстро и легко заменять уплотнение без разборки насоса.
По материалу исполнения основных деталей насосы ЛМ, КМЛ и ЦНЛ предлагаются в следующих вариантах:
- Стандартное исполнение – корпус из серого чугуна, рабочее колесо из бронзы или нержавеющей стали;
- Коррозионностойкое исполнение – корпус и рабочее колесо из нержавеющей стали для работы с агрессивными средами;
- Высокотемпературное исполнение – с использованием специальных материалов и уплотнений для работы с жидкостями температурой до +140°C;
- Низкотемпературное исполнение – для работы с охлаждающими жидкостями до -30°C.
Для повышения функциональности и удобства эксплуатации насосы ЛМ, КМЛ и ЦНЛ могут комплектоваться дополнительным оборудованием:
- Частотные преобразователи для регулирования производительности и оптимизации энергопотребления;
- Шкафы управления с защитой от сухого хода и перегрузки;
- Датчики давления, температуры и расхода для автоматизации работы;
- Компенсаторы для снижения нагрузок на патрубки насоса;
- Виброизолирующие вставки для снижения шума и вибрации;
- Обратные клапаны и запорная арматура для комплектации системы;
- Тепловая изоляция корпуса для снижения теплопотерь (особенно актуально для систем отопления).
Монтаж и обслуживание
Правильный монтаж и регулярное техническое обслуживание насосов ЛМ, КМЛ и ЦНЛ являются ключевыми факторами, определяющими их надежность, долговечность и энергоэффективность. Ниже приведены основные рекомендации по установке и эксплуатации данного оборудования.
Особенности монтажа насосов ЛМ, КМЛ и ЦНЛ:
- Расположение насоса:
- Насосы линейного типа (ЛМ, КМЛ, ЦНЛ) устанавливаются непосредственно в трубопровод, что является их основным преимуществом;
- Монтаж может осуществляться как в горизонтальном, так и в вертикальном положении, но с обязательным соблюдением правильного расположения вала электродвигателя;
- Вал электродвигателя должен располагаться строго горизонтально (для горизонтальной установки) или вертикально (для вертикальной установки);
- При вертикальной установке необходимо обеспечить, чтобы электродвигатель находился выше гидравлической части насоса для предотвращения попадания воды в двигатель при возможных протечках.
- Крепление и поддержка:
- Несмотря на то что насосы монтируются в трубопровод, необходимо обеспечить их надежное крепление к строительным конструкциям для исключения передачи нагрузок на патрубки насоса;
- Для тяжелых насосов (особенно больших типоразмеров) рекомендуется использовать специальные опоры или подвесы;
- Трубопроводы до и после насоса также должны иметь надежные опоры, расположенные как можно ближе к насосу.
- Подключение к трубопроводу:
- Для удобства монтажа и демонтажа насоса рекомендуется использовать фланцевые соединения с ответными фланцами;
- Для компенсации возможных несоосностей и снижения передачи вибрации рекомендуется установка компенсаторов или гибких вставок с обеих сторон насоса;
- Для возможности обслуживания насоса без опорожнения системы необходима установка запорной арматуры на всасывающем и напорном трубопроводах;
- Для защиты насоса от обратного потока при его остановке рекомендуется установка обратного клапана на напорной линии;
- На всасывающей линии необходим фильтр-грязевик для защиты насоса от механических примесей.
- Электрическое подключение:
- Электрическое подключение должно выполняться квалифицированным персоналом с соблюдением всех требований электробезопасности;
- Обязательна установка защитной автоматики (автоматические выключатели, тепловое реле) соответствующей мощности насоса;
- Для защиты от сухого хода рекомендуется установка реле давления или реле уровня;
- При использовании частотного регулирования необходимо правильно настроить параметры частотного преобразователя в соответствии с характеристиками насоса и требованиями системы;
- Для насосов, работающих с горячими жидкостями, рекомендуется дополнительная защита электродвигателя от перегрева с помощью встроенных термодатчиков.
Ввод в эксплуатацию насосов ЛМ, КМЛ и ЦНЛ:
- Перед пуском насоса необходимо убедиться, что система заполнена жидкостью и из нее удален воздух;
- Проверить свободное вращение вала насоса, провернув его вручную (если конструкция позволяет);
- Убедиться в правильности направления вращения электродвигателя (обычно указано стрелкой на корпусе насоса);
- Первый пуск рекомендуется производить при закрытой напорной задвижке с последующим плавным ее открытием;
- После запуска необходимо проверить рабочие параметры насоса (давление, потребляемый ток) и сравнить их с паспортными данными;
- Убедиться в отсутствии протечек, повышенного шума и вибрации;
- Для насосов с сальниковым уплотнением отрегулировать степень подтяжки сальника (нормальная утечка должна составлять 10-15 капель в минуту).
Регулярное техническое обслуживание насосов ЛМ, КМЛ и ЦНЛ:
- Ежедневное обслуживание:
- Визуальный осмотр насоса на предмет отсутствия протечек, посторонних шумов и вибрации;
- Контроль рабочих параметров (давление на входе и выходе, потребляемый ток);
- Для насосов с сальниковым уплотнением – контроль степени утечки через сальник.
- Ежемесячное обслуживание:
- Проверка затяжки всех крепежных элементов;
- Очистка наружных поверхностей насоса и электродвигателя от пыли и загрязнений;
- Проверка состояния электрических соединений;
- Очистка фильтра-грязевика на всасывающей линии;
- Для насосов с сальниковым уплотнением – проверка состояния и при необходимости подтяжка или замена сальниковой набивки.
- Полугодовое обслуживание:
- Проверка состояния подшипников электродвигателя;
- Контроль сопротивления изоляции обмоток электродвигателя;
- Проверка работы защитной автоматики;
- Для насосов с торцевым уплотнением – проверка состояния уплотнения и при необходимости его замена;
- Контроль рабочих характеристик насоса (напор, расход) и сравнение их с паспортными данными для выявления признаков износа.
- Ежегодное обслуживание:
- Полная разборка насоса для детального осмотра всех деталей;
- Проверка состояния рабочего колеса и защитных колец, их замена при значительном износе;
- Замена всех уплотнительных элементов;
- Проверка состояния вала на предмет износа или искривления;
- Замена подшипников электродвигателя (при необходимости);
- Проверка балансировки ротора насоса;
- Полная проверка электрической части (обмотки, контакты, изоляция).
Типичные неисправности насосов ЛМ, КМЛ и ЦНЛ и способы их устранения:
- Насос не развивает требуемый напор или производительность:
- Проверить правильность направления вращения электродвигателя;
- Очистить фильтр-грязевик и проверить наличие засорений в трубопроводах;
- Проверить наличие воздуха в системе и удалить его;
- Проверить износ рабочего колеса и защитных колец;
- Убедиться, что насос работает в пределах своей рабочей характеристики.
- Повышенный шум и вибрация при работе насоса:
- Проверить наличие кавитации (обычно вызвана недостаточным давлением на всасывании);
- Проверить состояние подшипников электродвигателя;
- Убедиться в правильной центровке насоса и отсутствии механических напряжений в трубопроводах;
- Проверить состояние рабочего колеса на предмет повреждений или разбалансировки;
- Удалить воздух из системы.
- Перегрев электродвигателя:
- Проверить напряжение питания и наличие перекоса фаз;
- Убедиться, что насос не работает в режиме перегрузки;
- Проверить состояние подшипников двигателя;
- Убедиться в достаточной вентиляции вокруг электродвигателя;
- Проверить состояние обмоток электродвигателя.
- Утечки через уплотнения:
- Для насосов с сальниковым уплотнением – отрегулировать подтяжку сальника или заменить сальниковую набивку;
- Для насосов с торцевым уплотнением – проверить состояние уплотнительных поверхностей и при необходимости заменить уплотнение;
- Проверить состояние вала в зоне уплотнения на предмет износа или повреждений;
- Убедиться в отсутствии избыточного давления в системе, превышающего допустимые значения для насоса.
Компания Иннер Инжиниринг предлагает профессиональные услуги по монтажу, пусконаладке и техническому обслуживанию насосов ЛМ, КМЛ и ЦНЛ. Наши специалисты обладают необходимыми знаниями и опытом для обеспечения правильной установки и эффективной эксплуатации вашего насосного оборудования. Мы также осуществляем поставку оригинальных запасных частей и комплектующих для всех моделей насосов, что гарантирует сохранение их рабочих характеристик после ремонта и обслуживания.
