Опорно-поворотные устройства без зацепления представляют собой специализированные подшипниковые узлы большого диаметра, предназначенные для обеспечения вращательного движения в условиях ограниченного пространства. В отличие от стандартных ОПУ с зубчатым венцом, эти решения передают крутящий момент через прямое болтовое соединение с приводным узлом, что делает их идеальным выбором для компактных установок, медицинского оборудования и прецизионных систем с ручным или электромеханическим приводом.

Конструктивные особенности и принцип работы

Поворотные подшипники без зубчатой передачи состоят из внутреннего и наружного колец с монтажными отверстиями, между которыми размещены тела качения. Отсутствие зубчатого венца существенно упрощает конструкцию и снижает общую высоту узла, что критично для применений с жесткими габаритными ограничениями.

Шариковые конфигурации с четырехточечным контактом обеспечивают восприятие комбинированных радиальных и осевых нагрузок при минимальной высоте сечения

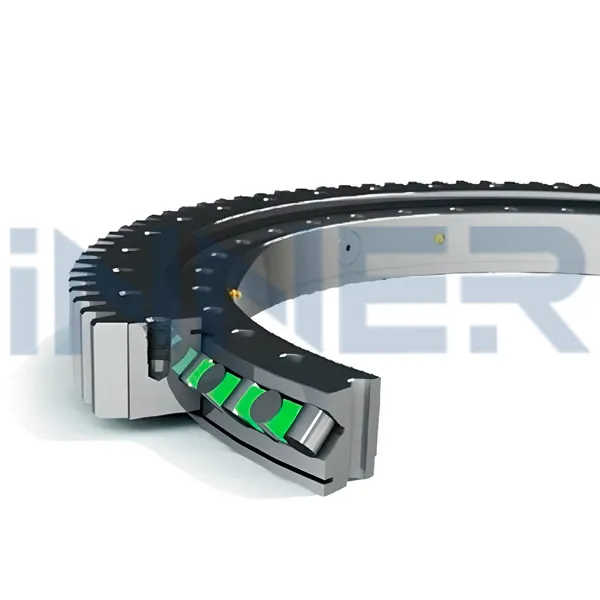

Роликовые варианты с перекрестным расположением тел качения гарантируют повышенную жесткость системы и прецизионное позиционирование с минимальным люфтом
Интегрированные уплотнения защищают дорожки качения от загрязнений и обеспечивают длительные интервалы между обслуживанием
Предварительный натяг в прецизионных сериях исключает осевой и радиальный зазор, достигая точности позиционирования до нескольких угловых секунд

Передача вращения осуществляется непосредственно от привода через болтовое соединение одного из колец с ведомым элементом. Такая схема эффективна для небольших скоростей вращения и применений, где требуется компактность, но отсутствует необходимость в высоком крутящем моменте через зубчатое зацепление.

Типы и серии опорно-поворотных устройств без зацепления

Производители опорно-поворотных подшипников предлагают несколько основных конфигураций для различных индустриальных применений:

Однорядные шариковые ОПУ серий NB1, NBL для легких и средних нагрузок с внутренними диаметрами от 138 до 1796 мм, широко применяются в поворотных столах станков и медицинском оборудовании
Прецизионные ОПУ с перекрестными роликами серий CRBH, YRT обеспечивают повторяемость позиционирования и высокую жесткость для измерительных систем, полупроводникового производства и робототехники
Двухрядные шариковые конструкции для увеличенных осевых нагрузок и опрокидывающих моментов в поворотных платформах и сборочных станциях
Облегченные фланцевые варианты с алюминиевыми кольцами для авиационных систем и мобильного оборудования, где критична масса узла

Глобальные производители SKF, INA-FAG, NSK, ISB, TGB Group выпускают slewing bearings без gear с диаметрами от 80 мм до 2500 мм и классами точности от стандартного P0 до прецизионного P5 согласно ISO 12043.

Преимущества применения ОПУ без зубчатого венца

Выбор опорно-поворотного устройства без зацепления обоснован рядом технических и эксплуатационных факторов:

Компактность конструкции за счет отсутствия зубчатого венца позволяет устанавливать узлы в ограниченных монтажных пространствах
Снижение шума и вибраций благодаря отсутствию зубчатого зацепления обеспечивает комфортные условия работы в лабораторном и медицинском оборудовании
Упрощенное техническое обслуживание в труднодоступных местах, где контроль состояния зубчатой передачи затруднен
Экономическая целесообразность для небольших серий и специализированных применений с ручным приводом или минимальными частотами вращения
Защищенность от внешних воздействий интегрированными уплотнениями без риска попадания абразива на открытые зубья

Области применения поворотных подшипников без зацепления

Oporno-povorotnye ustroistva без зубчатого венца востребованы в высокотехнологичных отраслях, требующих точности и надежности:

Медицинское оборудование – компьютерные томографы, хирургические столы, диагностические установки с прецизионным позиционированием пациента
Полупроводниковое производство – поворотные столы литографического оборудования, станции загрузки пластин с требованием к чистоте среды
Измерительные и испытательные системы – координатно-измерительные машины, поворотные платформы оптических систем
Лабораторное оборудование – автоматизированные микроскопы, аналитические станции с точностью углового позиционирования
Упаковочные и сборочные линии – компактные поворотные модули конвейерных систем с электромеханическим приводом
Авиационные тренажеры – системы имитации движения с контролируемым вращением кабины

Критерии выбора и расчет опорно-поворотного устройства

При подборе slewing ring без зацепления инженеры Иннер Инжиниринг учитывают ключевые параметры нагружения и условий эксплуатации:

Осевая нагрузка Fa и радиальная нагрузка Fr, действующие на центр подшипника в рабочих режимах
Опрокидывающий момент M, возникающий от консольного расположения полезной нагрузки
Частота вращения и характер движения: непрерывное вращение, осцилляция или позиционирование с остановками
Требуемая точность позиционирования и допустимый люфт для прецизионных применений
Габаритные ограничения по внутреннему и наружному диаметрам, высоте узла
Условия окружающей среды: температурный диапазон, наличие загрязнений, требования к классу чистоты

Специалисты выполняют расчет эквивалентной нагрузки с учетом коэффициентов безопасности и динамических факторов, подбирают оптимальную серию и материалы исполнения для обеспечения расчетного ресурса работы.

Купить опорно-поворотные устройства без зацепления

Иннер Инжиниринг поставляет поворотные подшипники без зубчатого венца ведущих мировых производителей для российских предприятий. Обеспечиваем полный цикл технической поддержки от расчета и подбора до монтажа и пусконаладки. Гарантируем оригинальную продукцию с сертификатами соответствия и конкурентными сроками поставки.

Запросить коммерческое предложение

Инженерная поддержка и консультации

Для расчета нагрузок, подбора оптимального типоразмера опорно-поворотного устройства без зацепления, разработки схемы монтажа или решения специфических задач свяжитесь с инженерами Иннер Инжиниринг. Наши специалисты обладают опытом интеграции ОПУ в медицинское, полупроводниковое и измерительное оборудование, готовы предложить проверенные технические решения для вашего применения.
