Прецизионные опорно-поворотные устройства с перекрестными роликами представляют собой передовое решение для высокоточного позиционирования в станках ЧПУ, робототехнике и медицинском оборудовании. Конструкция с перекрестным расположением цилиндрических роликов под углом обеспечивает максимальную жесткость при компактных габаритах. Компания Иннер Инжиниринг предлагает полный каталог роликовых опорно-поворотных устройств класса точности P5 с преднатягом для промышленной автоматизации.

Конструкция и принцип работы ОПУ с перекрестными роликами

Опорно-поворотные устройства прецизионной серии отличаются уникальной компоновкой тел качения. Цилиндрические ролики располагаются в V-образных дорожках качения перпендикулярно друг другу, образуя перекрестную структуру. Благодаря углу расположения дорожек 45 градусов, каждый ролик одновременно воспринимает радиальные и осевые нагрузки в обоих направлениях.

Конструктивно прецизионные ОПУ состоят из внутреннего и внешнего опорных колец с интегрированными монтажными отверстиями, между которыми установлены перекрестные ролики, разделенные сепараторами. Данное решение обеспечивает высокую жесткость опорно-поворотного узла при минимальной высоте конструкции, что критично для компактного оборудования с требованиями к точности позиционирования.

Перекрестное расположение роликов под углом 90 градусов позволяет воспринимать комбинированные нагрузки
V-образные дорожки качения с точностью обработки обеспечивают оптимальное распределение усилий
Сепараторы из высокопрочных полимеров фиксируют ролики в проектном положении
Уплотнения типа CC0 с двойной защитой предотвращают загрязнение смазки
Преднатяг класса P5 устраняет радиальный зазор и повышает жесткость вращения
Интегрированные крепежные отверстия упрощают монтаж в станках и манипуляторах

Преимущества опорно-поворотных устройств с перекрестными роликами

Роликовые опорно-поворотные устройства прецизионной серии превосходят шариковые аналоги по ключевым параметрам. Увеличенная площадь контакта цилиндрических роликов с дорожками качения обеспечивает грузоподъемность на 40 процентов выше при тех же габаритах. Перекрестная компоновка позволяет одному ряду тел качения заменить два ряда радиально-упорных подшипников.

Жесткость опорно-поворотного узла с перекрестными роликами достигает значений, недостижимых для шариковых конструкций. Это критично для поворотных столов станков ЧПУ, где деформация опоры напрямую влияет на точность обработки. Момент трения в роликовых ОПУ стабилен во всем диапазоне нагрузок, что обеспечивает плавность позиционирования в робототехнике.

Высокая грузоподъемность при компактных размерах для экономии пространства в оборудовании
Максимальная жесткость вращения минимизирует деформации под нагрузкой в станках
Точность позиционирования класса P5 с радиальным биением менее 0,005 миллиметров
Стабильный момент трения обеспечивает плавность движения манипуляторов
Долговечность в тяжелых условиях благодаря распределению нагрузки на ролики
Меньшие требования к точности сопрягаемых деталей упрощают конструкцию оборудования

Применение прецизионных ОПУ в промышленной автоматизации

Опорно-поворотные устройства с перекрестными роликами нашли широкое применение в отраслях, где требуется высокая точность вращения при значительных нагрузках. В металлообрабатывающих станках ЧПУ роликовые ОПУ устанавливаются в поворотные столы для 4-осевой и 5-осевой обработки. Жесткость опорно-поворотного узла определяет достижимую точность позиционирования заготовки.

В промышленных роботах и манипуляторах прецизионные опорно-поворотные устройства применяются в поворотных сочленениях. Стабильность момента трения роликовых подшипников обеспечивает повторяемость траектории движения. Медицинское оборудование, такое как компьютерные томографы и хирургические роботы, использует ОПУ с перекрестными роликами для точного позиционирования сканирующих систем и инструментов.

Станки ЧПУ с поворотными столами для многоосевой обработки с точностью индексации
Промышленные роботы и манипуляторы в поворотных узлах с высокой повторяемостью
Медицинское диагностическое оборудование для точного сканирования и позиционирования
Координатно-измерительные машины с требованиями к точности вращения
Антенные системы и радиолокаторы для прецизионного наведения
Упаковочное и разливочное оборудование с цикличными вращательными движениями

Технические характеристики и серии роликовых ОПУ

Прецизионные опорно-поворотные устройства с перекрестными роликами выпускаются в широком диапазоне типоразмеров. Внутренний диаметр варьируется от 20 миллиметров для компактной робототехники до 2500 миллиметров для крупногабаритных поворотных столов. Диаметр роликов подбирается пропорционально размеру дорожки качения и составляет от 3 до 80 миллиметров.

Класс точности прецизионных ОПУ определяется по стандартам, где P5 обеспечивает радиальное биение менее 5 микрометров, P4 - менее 4 микрометров, P2 - менее 2 микрометров. Преднатяг устраняет осевой и радиальный зазоры, повышая жесткость опорно-поворотного узла. Уплотнения защищают дорожки качения от абразивных частиц и сохраняют смазку в течение всего срока службы.

Серии RU, RB, RE с компактным исполнением для встраивания в ограниченное пространство

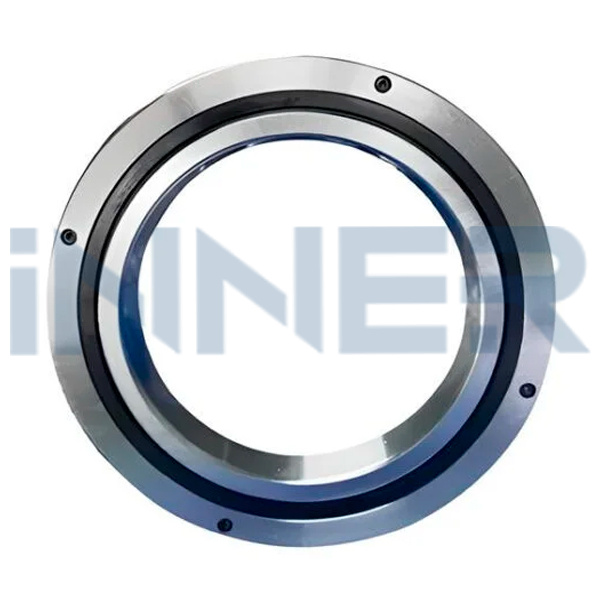

Серии SX, CRBH с высокой жесткостью для станков с большими моментами нагрузки
Серии ZR1 однорядные с наружным зацеплением для приводных систем
Класс точности P5, P4, P2 для различных требований к позиционированию
Преднатяг C0, C1, C2 регулирует жесткость и момент трения опоры
Диапазон диаметров 20-2500 мм покрывает весь спектр промышленного оборудования

Заказать ОПУ с перекрестными роликами у официального поставщика

Компания Иннер Инжиниринг предлагает полный каталог прецизионных опорно-поворотных устройств с перекрестными роликами для станков ЧПУ, робототехники и медицинского оборудования. Техническая поддержка инженеров поможет подобрать оптимальное решение с учетом нагрузок и требований к точности вращения. Обращайтесь к профессионалам промышленной автоматизации.

Запросить коммерческое предложение

Критерии подбора роликовых опорно-поворотных устройств

Выбор прецизионных ОПУ с перекрестными роликами требует анализа рабочих условий. Радиальная нагрузка, осевая нагрузка и момент нагрузки должны соответствовать грузоподъемности опорно-поворотного устройства с запасом. Класс точности P5 подходит для большинства станков ЧПУ, P4 применяется в координатно-измерительных машинах, P2 - в прецизионном оборудовании.

Преднатяг повышает жесткость вращения, но увеличивает момент трения. Для поворотных столов станков оптимален средний преднатяг C1, обеспечивающий баланс жесткости и плавности хода. Уплотнения CC0 с двойной защитой предотвращают попадание стружки и охлаждающей жидкости в дорожки качения. Монтажные размеры и расположение крепежных отверстий должны соответствовать конструкции оборудования.

Техническая консультация по опорно-поворотным устройствам

Для подбора оптимальных прецизионных ОПУ с перекрестными роликами, расчета грузоподъемности, консультации по классу точности и преднатягу для станков ЧПУ, робототехники или медицинского оборудования свяжитесь с инженерами Иннер Инжиниринг. Мы поможем выбрать роликовые опорно-поворотные устройства с учетом специфики вашего применения и обеспечим техническую поддержку на всех этапах внедрения в промышленную автоматизацию.
