Планетарный мотор-редуктор SPN09 отличается широким диапазоном передаточных чисел и большим количеством опций. В зависимости от исполнения валы агрегата располагаются на одной оси либо под углом 90°. Номинальный крутящий момент — 18000 Н*м, максимальный — 27000 Н*м.

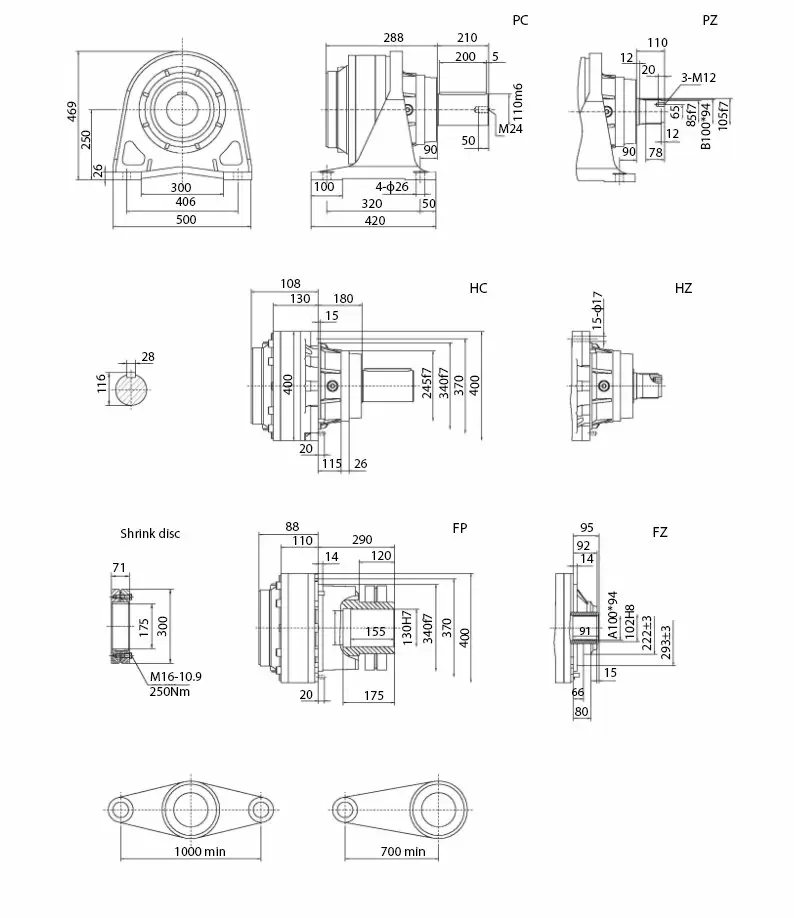

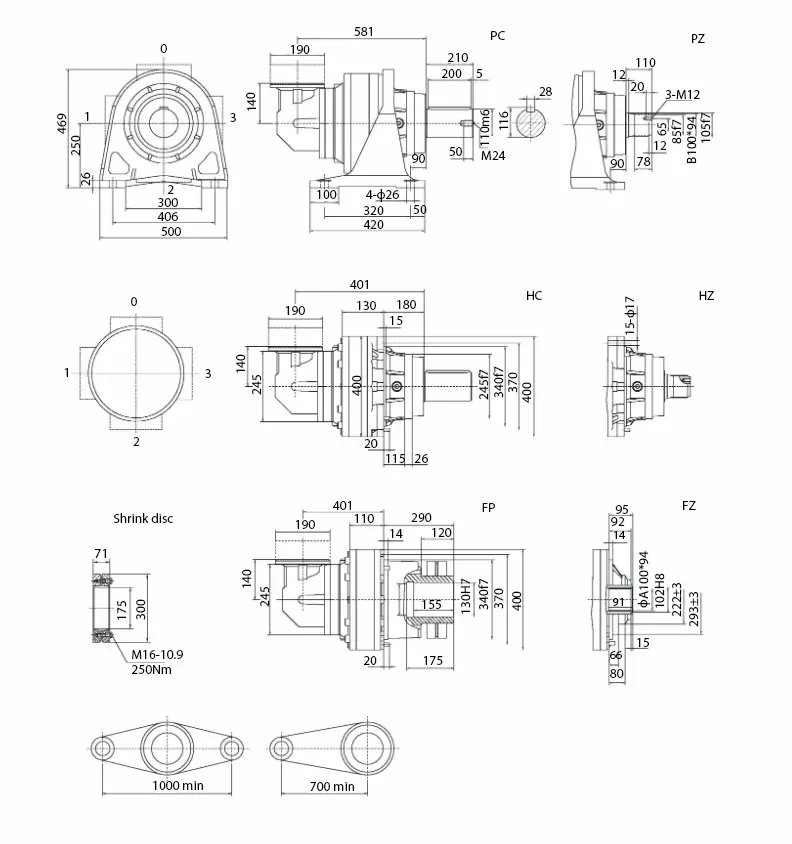

Монтажное исполнение / исполнение выходного вала
PC - лапы и вал со шпонкой
MC - фланец и вал со шпонкой
HC - фланец и усиленный вал со шпонкой
FP - фланец и полый вал со стяжной муфтой
PZ - лапы и шлицевой вал
MZ - фланец и шлицевой вал
HZ - фланец и усиленный шлицевой вал
FZ - фланец и полый шлицевой вал
VK - вертикальное фланцевое исполнение выходного вала для мешалок и миксеров
Условное обозначение
SPN 09 R 3 44.6 MC D100 A W
- SPN - мотор-редуктор планетарный
- 09 - типоразмер
- R - исполнение (L - соосный; R - угловой)
- 3 - количество ступеней
- 44.6 - передаточное число
- MC - исполнение выходного вала
- D100 - исполнение входного вала
- A - монтажная позиция
- W - опции выходного вала
