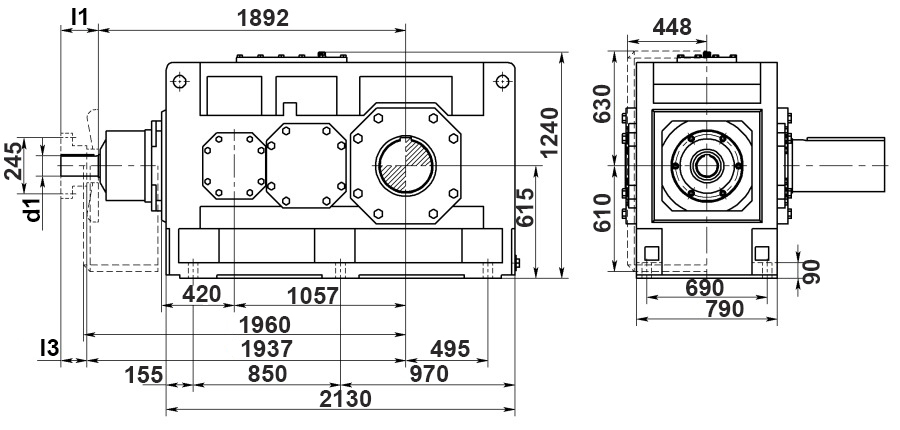

Индустриальный цилиндро-конический редуктор B3.H20 имеет три передаточные ступени: в двух из них установлены зубчатые передачи с цилиндрическими зубчатыми колесами, в одной — с коническими. Оси валов расположены под прямым углом. Крутящий момент редуктора — до 345 000 Н*м. Расчетная мощность электродвигателя — до 3300 кВт. Редуктор может комплектоваться сплошным или полым выходным валом со стяжной муфтой или эвольвентным шлицем.
Схема типового обозначения
B - 3 - S - H - 20 - 12,5 - C
- B - серия редуктора
- 3 - количество передаточных ступеней
- S - исполнение выходного вала (S - сплошной; H - полый; D - полый со стяжной муфтой; K - полый шлицевой)
- H - монтажное исполнение (H - горизонтальное; V - вертикальное)
- 20 - типоразмер
- 12,5 - передаточное отношение
- C - вариант сборки
