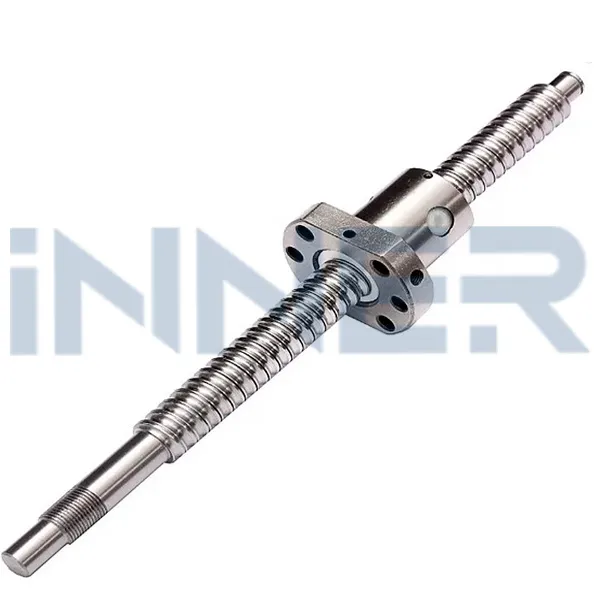

Шарико-винтовая передача представляет собой критически важный компонент фрезерных станков с ЧПУ, обеспечивающий преобразование вращательного движения сервопривода в точное линейное перемещение рабочих органов по осям X, Y и Z. В отличие от традиционных винтовых механизмов, ШВП для фрезерных станков использует шарики подшипников между винтом и гайкой, что снижает трение до минимальных значений и обеспечивает коэффициент полезного действия до 95 процентов. Компания Иннер Инжиниринг предлагает прецизионные шарико-винтовые передачи ведущих мировых производителей HIWIN, THK и NSK для фрезерного оборудования любой конфигурации.

Технические требования к ШВП фрезерных станков с ЧПУ

Фрезерные станки предъявляют особые требования к шарико-винтовым передачам из-за специфики обработки материалов фрезерованием. В процессе работы возникают значительные радиальные нагрузки и вибрации, которым должна противостоять передача. Ball screw для фрезерного оборудования должна обеспечивать стабильное позиционирование при изменяющихся векторах нагрузки.

Класс точности от C5 до C3 - для фрезерных станков с ЧПУ применяются прецизионные ШВП с допуском позиционирования не более 18 микрометров на 300 миллиметров длины, что критично при обработке сложнопрофильных деталей
Преднатяг шариковой гайки - устранение осевого люфта обеспечивает отсутствие мертвого хода при реверсе, что особенно важно при контурном фрезеровании с частой сменой направления
Диаметр винта 16-32 миллиметра - выбор зависит от габаритов координатного стола и массы перемещаемых узлов фрезерного станка, типичные решения используют винты 20-25 миллиметров
Шаг резьбы 5-10 миллиметров - мелкий шаг увеличивает точность позиционирования инструмента, средний шаг до 10 миллиметров обеспечивает баланс между скоростью и прецизионностью
Опорные подшипники с угловым контактом - фиксация винта в радиальном и осевом направлениях через специализированные опоры BK и BF предотвращает прогиб при длинных перемещениях

Применение ШВП в конструкции фрезерных станков

Конструкция фрезерного станка с числовым программным управлением включает три основные оси перемещения, каждая из которых оснащается отдельной шарико-винтовой передачей с индивидуальными требованиями.

Ось X (продольное перемещение стола) - используется ball screw максимальной длины с усиленными опорами, так как эта ось испытывает наибольшие нагрузки при перемещении заготовки и координатного стола
Ось Y (поперечное перемещение) - шарико-винтовая передача средней длины обеспечивает перемещение портала или каретки, требует повышенной жесткости из-за консольной нагрузки
Ось Z (вертикальное перемещение шпинделя) - применяются ШВП с повышенным преднатягом для компенсации веса шпиндельной головки и противодействия осевым усилиям резания
Дополнительные поворотные оси - в многокоординатных фрезерных центрах используются компактные прецизионные передачи для осей A, B, C

Правильный подбор винта с гайкой для каждой оси фрезерного станка обеспечивает синхронную работу всех перемещений и высокую повторяемость траекторий инструмента.

Производители ШВП для фрезерного оборудования

Мировой рынок шарико-винтовых передач для станков с ЧПУ представлен несколькими ведущими производителями, продукция которых различается по технологии изготовления и классу точности.

HIWIN (Тайвань) - производитель предлагает широкую линейку ball screw от бюджетных катаных серий до прецизионных шлифованных передач класса C3, оптимальное соотношение характеристик и стоимости для фрезерных станков
THK (Япония) - пионер в разработке линейных приводов, серии BNK и SBN обеспечивают максимальную жесткость и точность позиционирования благодаря использованию сепараторов шариков
NSK (Япония) - крупнейший производитель подшипниковой продукции предлагает шарико-винтовые передачи с интегрированными опорными узлами, что упрощает монтаж на фрезерные станки
TBI Motion (Тайвань) - специализируется на прецизионных передачах для станкостроения с классом точности до C2, популярны серии DFU с двойной гайкой для увеличенного преднатяга
PMI (Тайвань) - производит катаные и шлифованные винты диаметром от 12 до 80 миллиметров для фрезерных станков различного масштаба

Критерии выбора шарико-винтовой передачи для фрезера

При выборе ШВП для фрезерного станка необходимо учитывать комплекс параметров, связанных с условиями эксплуатации и характеристиками обрабатываемых материалов.

Расчет осевой нагрузки - масса перемещаемых узлов плюс усилия резания определяют требуемый диаметр винта, для стальных заготовок нагрузки выше, чем для алюминия или пластика
Длина рабочего хода - при длине винта более 2000 миллиметров требуется промежуточная опора для предотвращения критических изгибных деформаций
Скорость перемещения - произведение диаметра на частоту вращения не должно превышать допустимое значение DN, для фрезерных станков типично 80000-120000
Защита от стружки - обработка металлов фрезерованием генерирует большое количество стружки, поэтому ball screw комплектуется гофрозащитой и торцевыми уплотнениями гайки
Тип смазки - централизованная система смазки продлевает ресурс ШВП в условиях интенсивной эксплуатации фрезерного станка

Поставка ШВП для фрезерных станков от Иннер Инжиниринг

Компания Иннер Инжиниринг осуществляет комплексные поставки шарико-винтовых передач для модернизации и производства фрезерного оборудования. В ассортименте представлены готовые комплекты винт-гайка с обработанными концами под опоры BK/BF, а также отдельные компоненты для замены изношенных узлов. Техническая поддержка специалистов включает расчет параметров ШВП под конкретные задачи обработки и подбор совместимых опорных подшипников.
