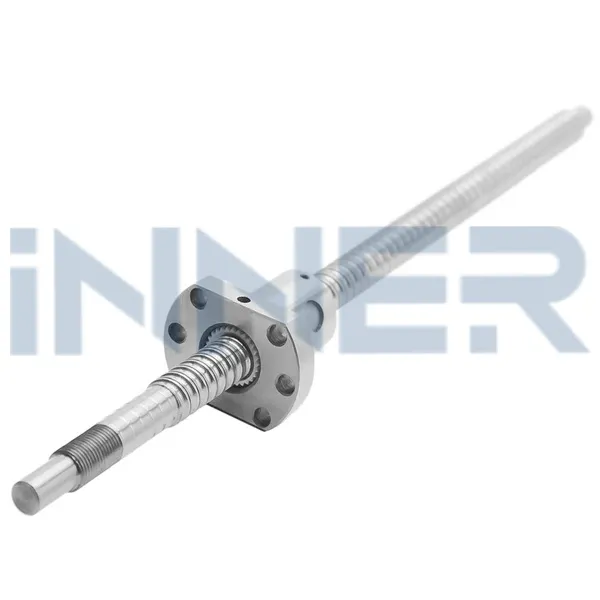

ШВП для ленточнопильных станков: прецизионная автоматизация резки металла
Шарико-винтовые передачи революционизировали работу автоматических ленточнопильных станков, обеспечивая микронную точность подачи пильной рамы и материала в зону резания. Современные двухколонные станки с ЧПУ используют прецизионные ball screw от мировых производителей для достижения повторяемости позиционирования и увеличения производительности резки на 40-60%. Иннер Инжиниринг поставляет высокоточные ШВП для модернизации и ремонта ленточнопильного оборудования любой конфигурации.
Назначение шарико-винтовой передачи в ленточнопильных станках
Ленточнопильные станки второго поколения с автоматизированной подачей используют ШВП в двух критически важных узлах. Линейный привод обеспечивает программируемое перемещение заготовки на заданную длину с точностью до сотых долей миллиметра, что невозможно при гидравлической или пневматической системе. Сервопривод с шарико-винтовым механизмом контролирует опускание пильной рамы, адаптируя скорость подачи к сопротивлению материала.
В отличие от традиционной гидравлики, ball screw передает усилие с коэффициентом полезного действия до 96%, минимизируя энергопотребление и нагрев компонентов. Это позволяет ленточнопильному станку работать в непрерывном режиме при обработке крупных партий металлопроката без тепловых деформаций и потери точности позиционирования.
- Автоматическая подача заготовки - прецизионное позиционирование материала с повторяемостью ±0,02 мм исключает ручное измерение и брак
- Программируемое опускание рамы - адаптивная скорость резки продлевает ресурс пильного полотна на 35-50% и снижает шероховатость реза
- Синхронизация с ЧПУ - интеграция с контроллерами Mitsubishi и Siemens для полностью автоматического цикла обработки пакета заготовок
- Компенсация износа - электронная коррекция зазоров в передаче поддерживает заданную точность на протяжении всего срока эксплуатации
Типы ШВП для различных конфигураций ленточнопильных станков
Консольные автоматические станки малого формата используют компактные шлифованные ШВП класса точности C5 с диаметром винта 16-20 мм и шагом резьбы 5-10 мм. Такая конфигурация обеспечивает баланс между скоростью перемещения до 120 мм/с и несущей способностью до 4 кН при массе заготовки до 150 кг.
Двухколонные станки для резки крупносортного проката и труб требуют усиленных ball screw диаметром 25-40 мм с прецизионной гайкой двойного типа. Преднатяг в такой передаче исключает люфт при реверсивных нагрузках и обеспечивает жесткость системы, критически важную для точности реза под различными углами от 0° до 60°.
- Шлифованные прецизионные ШВП класса C3-C5 - для высокоточных автоматических станков с допуском позиционирования ±18 мкм на 300 мм хода, применяются в серийном производстве точных заготовок
- Катаные передачи класса C7 - экономичное решение для полуавтоматических станков с ручной фиксацией материала, допуск ±52 мкм обеспечивает стабильность при стандартных операциях раскроя
- Ball screw с увеличенным шагом 15-20 мм - для скоростной подачи длинномерного материала, развивают скорость до 200 мм/с при умеренной точности позиционирования
- Роликовые винтовые передачи - альтернатива для сверхтяжелых двухстоечных станков, выдерживают динамические нагрузки до 100 кН при резке заготовок диаметром свыше 850 мм
Производители ленточнопильного оборудования PEGAS GONDA, KARMETAL и KOSCO комплектуют автоматические модели шарико-винтовыми парами THK, NSK и HIWIN. Опорные подшипники угловые радиально-упорные фиксируют концы винта, предотвращая осевое биение и вибрацию при высокоскоростном вращении.
Технические преимущества применения шарико-винтовой передачи
Коэффициент трения в ШВП составляет 0,002-0,005 против 0,15-0,25 у трапецеидальной передачи скольжения. Минимальное сопротивление движению снижает требования к мощности серводвигателя на 65-70%, позволяя использовать компактные приводы мощностью 0,4-1,5 кВт вместо громоздких гидростанций. Отсутствие гидравлики упрощает обслуживание станка и исключает утечки масла, загрязняющие рабочую зону.
Стальные закаленные элементы ball screw сохраняют геометрию при длительных циклических нагрузках. Ресурс прецизионной передачи при правильной смазке достигает 15-20 тысяч часов работы против 3-5 тысяч у винтовых пар скольжения. Периодическое пополнение консистентной смазки через пресс-масленку занимает минуты и не требует остановки производственного процесса.
- Микронная повторяемость - отклонение при многократном позиционировании не превышает ±0,01 мм, обеспечивая идентичность размеров в партии из сотен заготовок
- Тихая работа - уровень шума снижен до 55-62 дБ благодаря качению шариков вместо скольжения поверхностей
- Отсутствие проскальзывания - жесткая связь вращения двигателя с перемещением исключает накопление ошибки позиционирования
- Быстрый старт - стартовый момент в 2-3 раза ниже рабочего, система мгновенно реагирует на команды ЧПУ без задержек
- Двунаправленность - одинаково эффективное преобразование вращения в поступательное движение и обратно для реализации сложных циклов обработки
Поставка ШВП для ленточнопильных станков в России
Иннер Инжиниринг специализируется на комплексных решениях для модернизации и автоматизации ленточнопильного оборудования. Наши инженеры помогут подобрать шарико-винтовые передачи оптимального типоразмера, рассчитают нагрузки и интегрируют ball screw с существующей системой управления. Работаем с мировыми брендами NSK, THK, HIWIN, обеспечиваем техническую поддержку и гарантийное обслуживание.
Получить консультацию инженераИнженерная поддержка и расчет параметров ШВП
При выборе шарико-винтовой передачи для конкретной модели ленточнопильного станка учитываются динамические нагрузки, скорость подачи, масса перемещаемых узлов и требуемая точность. Специалисты Иннер Инжиниринг выполнят расчет долговечности, подберут опорные подшипники, муфты и защитные гофрированные чехлы. Обеспечим поставку комплектующих для восстановления изношенных ball screw или полной замены устаревшей гидравлики на современный линейный привод.
