Рельсы AirTAC

Профильные рельсы AirTAC служат основой для линейных направляющих качения. Закаленные стальные рельсы с прецизионно шлифованными дорожками качения обеспечивают плавное и точное перемещение кареток в промышленном оборудовании, станках с ЧПУ и системах автоматизации.

Типы рельсов AirTAC для линейных направляющих

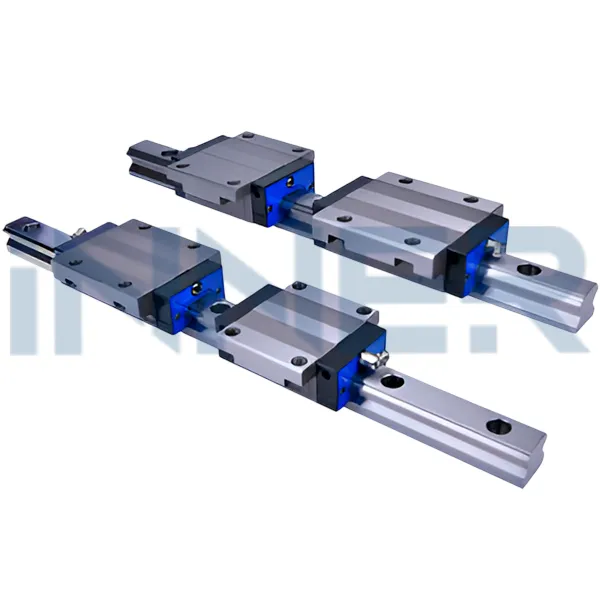

В каталоге AirTAC International Group представлены рельсовые направляющие нескольких серий, различающихся по типоразмеру и конструкции профиля. Стандартные рельсы серии LSH выпускаются с шириной 15, 20, 25, 30, 35 и 45 мм, длиной до 4000 мм в цельном исполнении и возможностью стыковки для увеличения хода. Низкопрофильные рельсы LSD имеют уменьшенную высоту при тех же посадочных размерах по ширине, что позволяет использовать их в компактных механизмах. Миниатюрные рельсы серии LRM с шириной от 5 до 15 мм предназначены для электронного, оптического и медицинского оборудования, а серия LRW на аналогичной базе предлагает расширенное посадочное место каретки для повышенной устойчивости к моментным нагрузкам. Роликовые направляющие LGC с перекрестным расположением цилиндрических роликов используют в измерительных приборах и рентгеновском оборудовании.

Как подобрать профильный рельс AirTAC по параметрам

Выбор рельса начинается с определения ширины профиля, которая прямо связана с допустимой нагрузкой и жесткостью узла. Для легких позиционирующих систем достаточно миниатюрных рельсов LRM шириной 5-9 мм, тогда как для фрезерных и токарных станков с ЧПУ применяют стандартные LSH типоразмеров 25-45 мм. Класс точности рельса (нормальный N, повышенный H, прецизионный P) определяет допуск на прямолинейность и параллельность дорожек качения. Для координатно-измерительных машин и лазерных установок рекомендуется класс P. Длина рельса подбирается с учетом рабочего хода, количества кареток и расположения крепежных отверстий. При необходимости хода свыше 4000 мм используется стыковка рельсов с контролем зазора в месте соединения.

Сравнение рельсов AirTAC по сериям

Часто задаваемые вопросы
