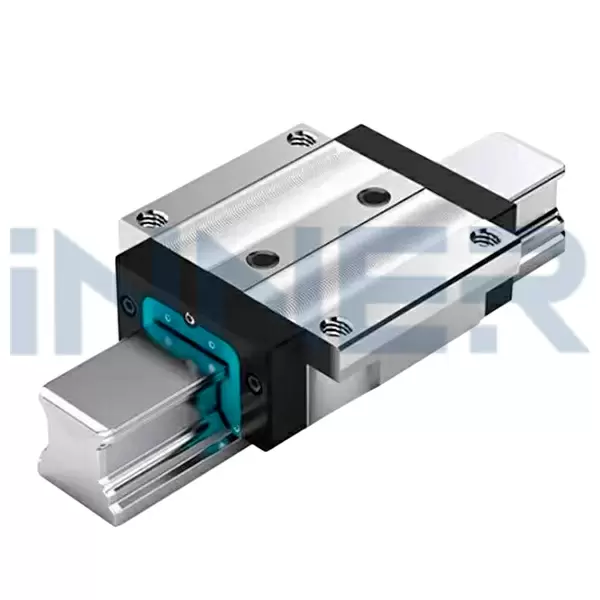

Каретка KWVE15-B-V1-G3

В наличии

Информация о товаре, включая указанную стоимость, носит исключительно информационный характер и не является публичной офертой, определяемой положениями ст. 437 Гражданского кодекса РФ.

Актуальную цену, наличие и условия поставки товара просим уточнять у специалистов отдела продаж.

В настоящее время компания осуществляет отгрузку продукции только юридическим лицам по безналичному расчету.

Запросить

Характеристики
Описание

Серия

KWVE B

Присоединительные размеры
A₁	16 мм
Jв	38 мм
b	15 мм	Ширина направляющего рельса
A₂	4,5 мм
L₁	39,8 мм
Lₛ	1,3 мм
Jᴸ	30 мм
Jᴸᶻ	26 мм
H₁	4,3 мм
H₄	7,6 мм
H₅	4,75 мм
T₅	7 мм
T₆	5,8 мм
G₂	M5	Крепежные винты сверху (DIN ISO 4762-12.9)
G₂Mᴬ	5,8 Н*м	Макс. момент затяжки²
K₃	M4	Крепежные винты снизу (DIN ISO 4762-12.9)
K₃Mᴬ	5 Н*м	Макс. момент затяжки²
K₆	M4	Крепежные винты снизу (DIN 7984-8.8)
K₆Mᴬ	2 Н*м	Макс. момент затяжки²
D₂	4,5 мм
A₃	4,3 мм	Позиция смазочного штуцера
G₃	M3	Смазочный штуцер
t G₃	5,5 мм	Максимально допустимая глубина вворачивания смазочных штуцеров
A₄	3,2 мм	Позиция смазочного штуцера
G₄	M3 мм	Смазочный штуцер
t G₄	5,5 мм	Максимально допустимая глубина вворачивания смазочных штуцеров
Jᴸ⁶	9,1 мм	Позиция смазочного штуцера

Основные размеры и рабочие характеристики
H	24 мм	Высота системы
B	47 мм	Ширина каретки
L	61,2 мм	Общая длина каретки
C	7.200 N	Динамическая грузоподъемность¹
C₀	14.500 N	Статическая грузоподъемность¹
M₀ₓ	150 Н*м	Статический момент относительно оси X
M₀ᵧ	100 Н*м	Статический момент относительно оси Y
M₀ᶻ	100 Н*м	Статический момент относительно оси Z
≈m	0,2 кг	Вес

Дополнительная информация
VMKB_065	KWVE	Краткое наименование материала
