Масса, кг
0.009
33.000
Внутренний диаметр d, мм
Типоразмер
2
19
Уплотнение
Предельная частота вращения (жидкое масло), об/мин
Предельная частота вращения при пластичной смазке, об/мин
2600
100000
Грузоподъемность динамическая C, KN
1.29
400.00
Грузоподъемность статическая C0, KN
0.72
560.00
Преднатяг
Точность
Материал тела качения
Аналог по ГОСТ

Шпиндельные подшипники FAG

Фильтры

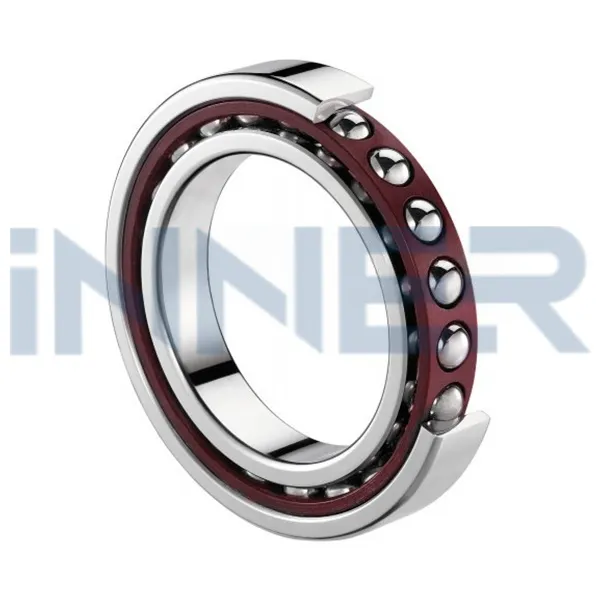

Шпиндельные подшипники FAG (группа Schaeffler) — эталон станкостроения: четыре линейки под разные скорости и условия смазывания, класс точности P4S, углы контакта 15° (суффикс C) и 25° (E). В каталоге 1954 типоразмеров с отверстиями 10–240 мм — от миниатюрных до крупных опор диаметром 240 мм, включая гибридные и закрытые исполнения.

1954типоразмеров
10–240 ммотверстие
P4Sкласс точности
150 000обороты до

Линейки B, HCB, HSS и HCS: как устроена программа FAG

ЛинейкаШарыУплотненияНазначение
Bсталь 100Cr6открытые и 2RSDбазовая шпиндельная серия
HCBкерамика Si3N4открытые и 2RSDгибридные для высоких оборотов
HSSсталь, уменьшенныезакрытыевысокоскоростные с пожизненной смазкой
HCSкерамика, уменьшенныезакрытыемаксимальная быстроходность

По данным каталога Schaeffler Super Precision Bearings, гибридные подшипники комплектуются шарами из нитрида кремния Si3N4, а скоростной параметр n·dm шпиндельной программы достигает 2,1·10⁶ мм·об/мин на пластичной смазке и 3,3·10⁶ — на масляной. Размерные ряды B719 (сверхлёгкий), B70 (лёгкий) и B72 (средний) закрывают любые компоновки шпиндельного узла.

Обозначения и преднатяг подшипников FAG

Типовая маркировка: HCB71914-E-2RSD-T-P4S-UL, где HC — керамические шары, 719 — размерный ряд, E — угол 25°, 2RSD — бесконтактные уплотнения, T — текстолитовый сепаратор, P4S — класс точности, UL — универсальное исполнение с лёгким преднатягом (UM — со средним). Универсальные подшипники ставятся дуплексом по схемам «O», «X» и «тандем».

Чем HCB отличается от B при одинаковом размере?

Только телами качения: у HCB шары из нитрида кремния. Это снижает центробежные нагрузки и нагрев, поднимая предельные обороты в среднем на 25–35% при том же посадочном месте.

Что означает 2RSD в маркировке?

Бесконтактные уплотнения с двух сторон: подшипник поставляется со смазкой, защищён от загрязнений и не теряет в быстроходности, так как уплотнение не касается кольца.

UL или UM — какой преднатяг выбрать?

UL (лёгкий) — для высокооборотных шпинделей, где важен минимум тепловыделения; UM (средний) — для силового резания, где нужна жёсткость узла.
