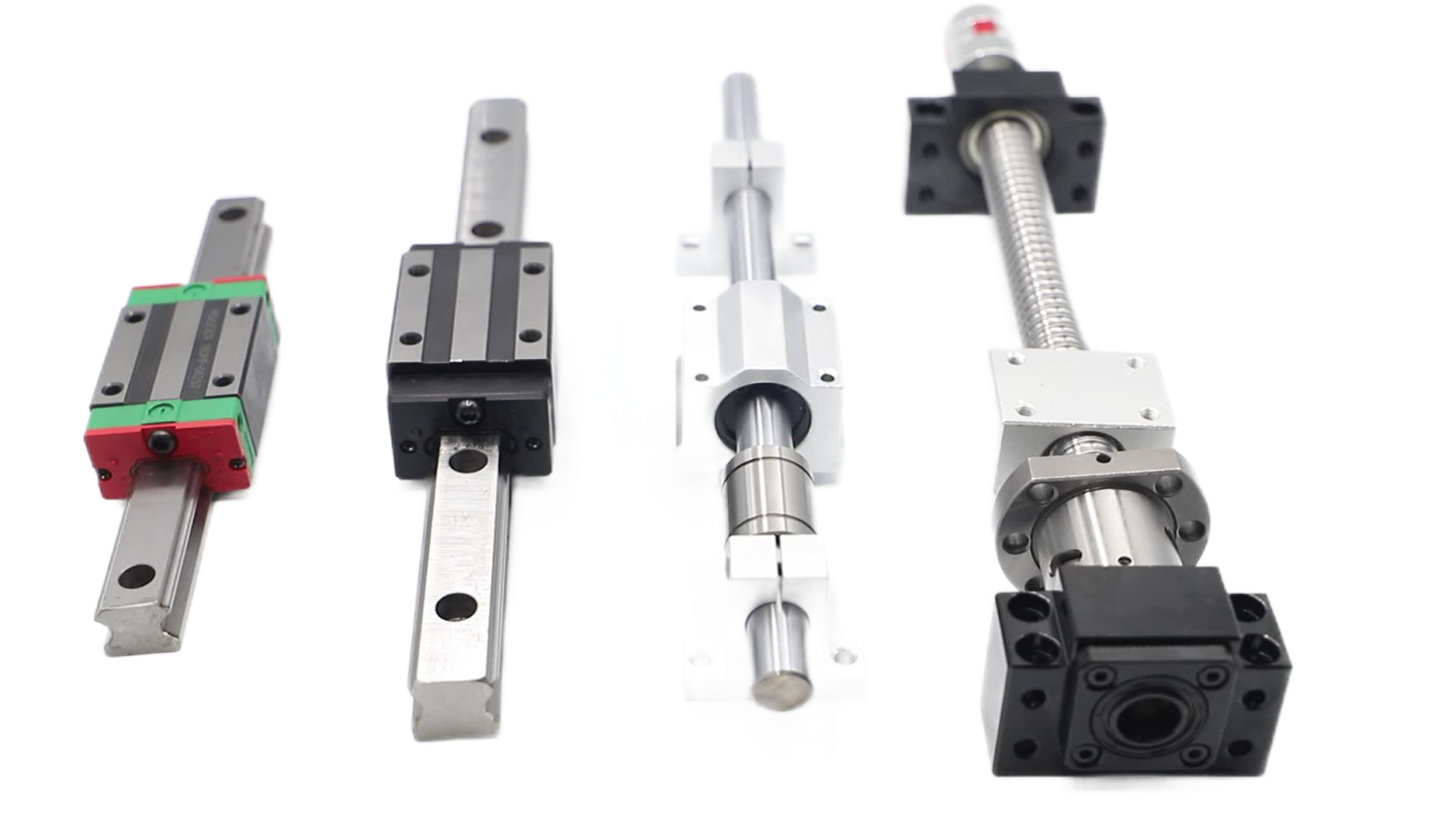

Системы линейного перемещения: основные компоненты и их применение
Системы линейного перемещения играют ключевую роль в машиностроении, робототехнике и автоматизации. Они обеспечивают высокую точность и перемещение элементов машины по заданной траектории. В данной статье рассмотрены три основных компонента таких линейных систем: прецизионный вал и линейный подшипник, рельсовые направляющие и каретки, а также шарико-винтовые пары (ШВП).
Прецизионные валы и линейные подшипники
Прецизионные валы представляют собой основу для линейного перемещения во многих типах машин. Эти прецизионные валы можно купить в Москве или Санкт-Петербурге, они изготовлены из высококачественной стали. Они имеют высокую степень точности для обеспечения идеальной гладкости и прямолинейности. Это шлифованные валы. Цена на валы в СПб и Москве может отличаться в зависимости от покрытия. Стальной вал часто подвергается хромированию или нитридированию, что увеличивает его износостойкость и снижает трение. Также валы бывают хромированные полые серии WVH.
После обработки вал хромированный также приобретает коррозионную устойчивость. Благодаря этому покрытию вал из нержавеющей стали полированный может выдерживать интенсивные нагрузки и агрессивные рабочие условия. Хромированные валы серии WV от 500 мм до 4000 мм. Линейные подшипники используются для обеспечения свободного и точного скольжения вала вдоль его оси. Они бывают нескольких типов:KH, LM, LME. Линейны подшипники можно найти в разделе
Что собой представляют линейные направляющие и каретки
1. Рельсы: Это основные элементы, на которых каретка скользит. Рельсы обычно изготавливаются из высокопрочных материалов, таких как сталь или алюминий, и имеют специальный профиль для обеспечения оптимального контакта с кареткой.
2. Дорожки качения. Это части рельсов, по которым перемещаются шарики внутри каретки. Дорожки качения имеют специальный профиль, который обеспечивает плавное и стабильное движение каретки.
3. Шарики: Они располагаются между кареткой и дорожками качения рельсов и предназначены для снижения трения и обеспечения плавности движения. Шарики могут быть изготовлены из различных материалов, включая сталь или керамику.
4. Каретка: Это подвижная часть, которая скользит по рельсам. Каретка часто имеет специальное крепление для фиксации того, что она не выходит из рельса во время работы.
5. Фиксаторы: Некоторые рельсовые направляющие могут иметь фиксаторы, которые предотвращают выпадение каретки из рельса во время обслуживания или других операций.
Купить линейные рельсовые направляющие целесообразно и для простых механических систем, и для сложных автоматизированных установок.
Каретки перемещения — это элементы, которые двигаются по рельсам и обычно содержат встроенные подшипники для минимизации трения. Они могут быть адаптированы для различных нагрузок и скоростей, что делает их идеальными для использования.
Рельс контролирует движение каретки, делая движение стабильным и четким. Системы рельсов и кареток часто применяются в автоматических линиях сборки, в высокоточном оборудовании и в робототехнике. Линейная каретка способна выдерживать высокие радиальные и осевые нагрузки.
Из чего состоит каретка:
• Корпус – изготавливается из прочных материалов, таких как закаленная сталь или алюминиевые сплавы.
• Подшипники, чаще всего шариковые или роликовые, которые обеспечивают плавное и точное скольжение по рельсу.
• Уплотнения – для защиты от пыли, грязи, предотвращают попадание частиц внутрь механизма, увеличивая тем самым его долговечность и надежность.
• Регулировочные элементы – винты или другие механизмы, позволяющие настроить предварительное натяжение или зазор в подшипниках, что важно для поддержания оптимальной точности и производительности системы.

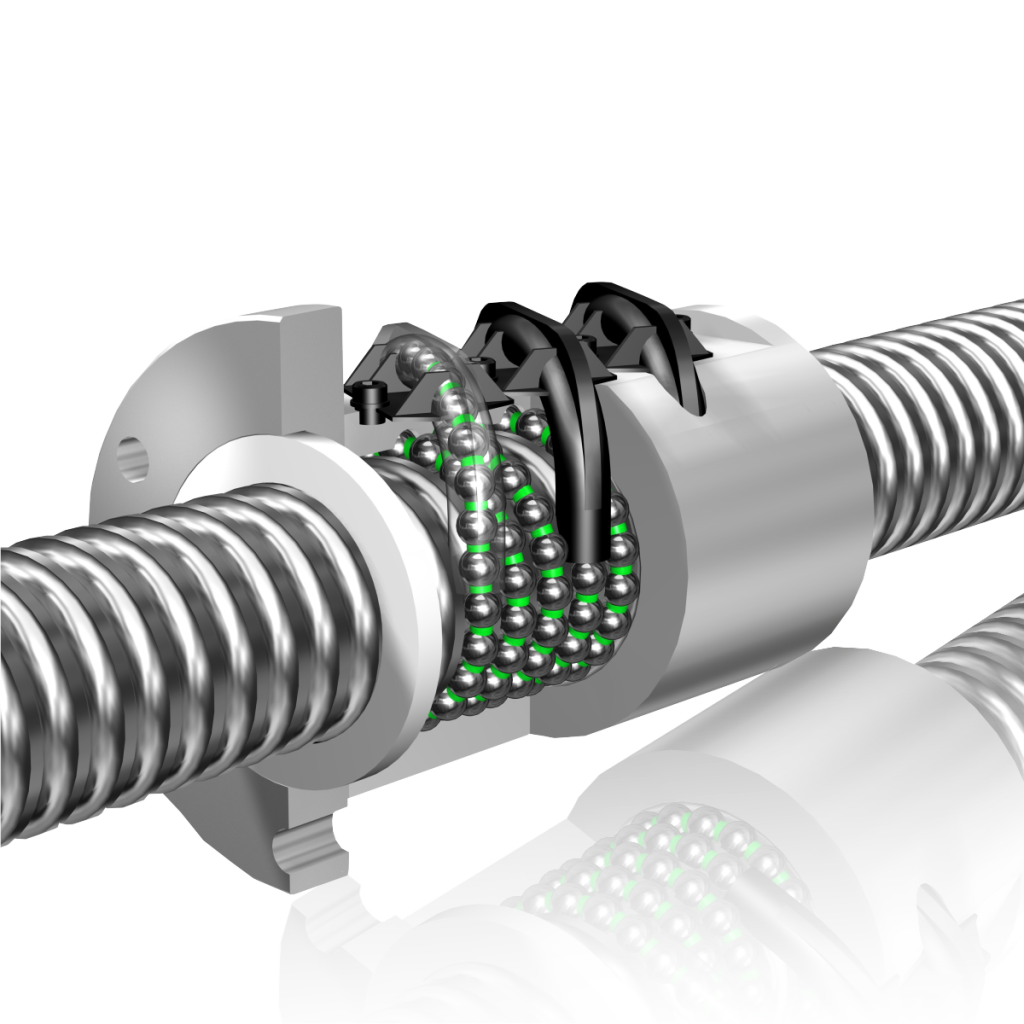

Конкретные технические преимущества шарико-винтовых передач (ШВП) можно разложить на следующие аспекты:
1. Низкие зазоры и минимальная игра: Шарики, скользящие по спирали винта, минимизируют зазоры и игру в системе, обеспечивая высокую точность позиционирования и повторяемость движения.
2. Высокая эффективность: Благодаря плавному скольжению шариков по винту, снижается трение и уменьшается энергопотребление, что обеспечивает высокую эффективность работы передачи.
3. Высокая нагрузочная способность: ШВП способны выдерживать значительные нагрузки и обеспечивать стабильное и надежное движение при высоких нагрузках. Выбирайте правильно гайки ШВП
4. Высокая скорость: Шарико-винтовые передачи обеспечивают возможность высокоскоростного движения благодаря минимальным уровням трения и отличной устойчивости к динамическим нагрузкам.
5. Долговечность и низкая подверженность износу: Компоненты шарико-винтовых передач изготовлены из высокопрочных материалов, что обеспечивает их долговечность и устойчивость к износу даже при интенсивной эксплуатации. Важно также выбрать держатели гаек ШВП
6. Минимальное техническое обслуживание: ШВП требуют минимального технического обслуживания благодаря своей конструкции и высокой степени надежности, что снижает операционные издержки и обеспечивает стабильную работу системы на протяжении длительного времени.
7. Гибкость настройки и адаптации: Шарико-винтовые передачи могут быть легко настроены и адаптированы к различным требованиям проектирования благодаря разнообразию размеров, конфигураций и материалов компонентов. Это позволяет оптимизировать работу системы под конкретные условия эксплуатации. У нас можно выбрать также опоры ШВП
Все эти факторы делают шарико-винтовые передачи привлекательным выбором для широкого спектра промышленных и автоматизированных приложений, где требуется высокая точность, производительность и надежность.
В данной статье мы рассмотрели тот факт, что системы линейного перемещения, будучи интегрированными в современное производство, позволяют достигать высокую производительность и точность.
Прецизионные валы и подшипники, направляющие линейного перемещения с кареткой подшипником и шарико-винтовые пары являются ключевыми элементами, которые обеспечивают надежное и эффективное функционирование множества машин и систем. Освоение этих технологий и правильный выбор компонентов имеют решающее значение для разработчиков и инженеров в области автоматизации и машиностроения.
Правильно подобрать и купить системы линейного перемещения можно у нас: sale@inner.su, тел. +7(499) 302-16-40
