Ходовая гайка

Ходовые Гайки: Назначение, Типы и Применение

Введение

Ходовая гайка — это резьбовой элемент, который преобразует вращательное движение ходового винта в поступательное движение. Она является ключевым компонентом в механизмах, где требуется точное и контролируемое линейное перемещение. Ходовые гайки широко используются в станкостроении, автоматизации, робототехнике и других областях промышленности. Целью данной статьи является предоставить объективную информацию о назначении, типах, материалах и применении ходовых гаек.

Назначение ходовых гаек

Основная функция ходовой гайки — обеспечение преобразования вращательного движения ходового винта в линейное перемещение связанного с ней узла или механизма. Это позволяет создавать точные и контролируемые перемещения, необходимые для выполнения различных технологических операций. Ходовые гайки применяются в случаях, когда необходима высокая точность позиционирования, плавность хода и способность выдерживать определенные нагрузки.

Типы ходовых гаек

Ходовые гайки различаются по конструкции, материалу и типу резьбы. Основные типы:

Цельные гайки: Представляют собой единый элемент без дополнительных соединений. Они просты в изготовлении и надежны в эксплуатации.
Разрезные гайки: Имеют разрез для регулировки зазора (люфта) и преднатяга. Это позволяет повысить точность перемещения и продлить срок службы системы.
Фланцевые гайки: Оснащены фланцем для удобства крепления к подвижному узлу. Они обеспечивают надежное и прочное соединение.
Маточные гайки: Применяются в токарно-винторезных станках. Имеют механизм быстрого соединения и разъединения с ходовым винтом.
Гайки с резьбовыми вставками: Включают в себя сменную резьбовую вставку из другого материала (например, бронзы или латуни) для уменьшения трения и износа.

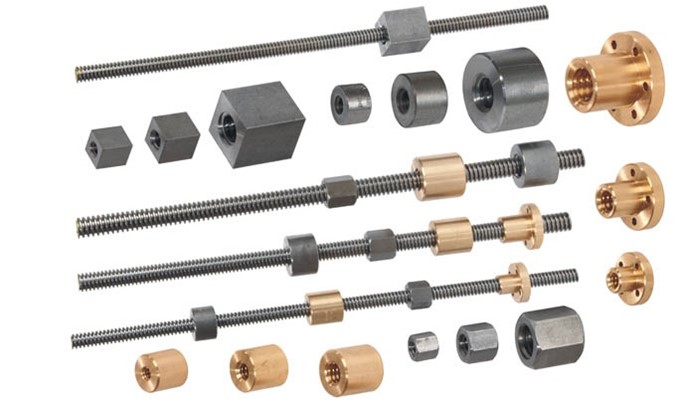

Изображение: Различные типы ходовых гаек

Материалы изготовления ходовых гаек

Выбор материала для ходовых гаек зависит от условий эксплуатации и требуемых характеристик. Основные материалы:

Материал	Характеристики	Применение
Бронза	Высокая износостойкость, низкий коэффициент трения, хорошие антифрикционные свойства.	Высокоточные механизмы, где требуется долгий срок службы и надежность.
Латунь	Хорошие антифрикционные свойства, относительно низкая стоимость, легко обрабатывается.	Стандартные механизмы общего назначения.
Сталь	Высокая прочность, долговечность, износостойкость.	Высоконагруженные механизмы.
Чугун	Невысокая стоимость, хорошая обрабатываемость, способность гасить вибрации.	Механизмы, где требуется дешевизна.
Полимеры (например, капролон)	Низкий коэффициент трения, не требуют смазки, легкие.	Механизмы, где важна легкость, низкий уровень шума и смазка нежелательна.

Конструктивные параметры

Основные параметры ходовых гаек, влияющие на их характеристики:

Тип резьбы: Определяет точность и эффективность преобразования вращательного движения в поступательное. Наиболее распространены трапецеидальная (Tr), прямоугольная и метрическая (M) резьбы.
Шаг резьбы: Расстояние между соседними витками резьбы, определяющее перемещение гайки за один оборот винта.
Диаметр резьбы: Внешний диаметр резьбы.
Длина гайки: Влияет на площадь контакта с винтом и нагрузочную способность.
Наличие смазочных канавок: Способствуют снижению трения и улучшают смазку.

Параметр	Описание
Тип резьбы	Трапецеидальная (Tr), прямоугольная, метрическая (M)
Шаг резьбы (p)	Расстояние между витками резьбы
Диаметр резьбы (d)	Внешний диаметр резьбы
Длина гайки (L)	Общая длина резьбовой части гайки
Смазочные канавки	Наличие и конструкция смазочных канавок

Применение ходовых гаек

Ходовые гайки используются в различных отраслях:

Станкостроение: В токарных, фрезерных, шлифовальных и других станках для перемещения узлов и инструментов.
Автоматизация: В автоматических линиях, конвейерах и робототехнических комплексах.
Измерительная техника: В приборах и оборудовании, где необходимы точные линейные перемещения.
Медицинское оборудование: В системах позиционирования и перемещения медицинских инструментов и оборудования.
Другие отрасли: В различных механизмах, где требуется точное линейное перемещение с контролируемым усилием.

Пример применения в станке

В токарном станке ходовая гайка используется для перемещения суппорта, который несет режущий инструмент. Точное перемещение суппорта обеспечивает необходимую точность обработки детали.

Обслуживание ходовых гаек

Для обеспечения долгой и надежной работы ходовых гаек необходимо:

Регулярная смазка: Смазка снижает трение и износ. Используйте смазочные материалы, рекомендованные для данного типа механизмов.
Контроль износа: Периодическая проверка гайки на предмет износа резьбы и других повреждений.
Очистка: Регулярно очищайте гайку от грязи, стружки и абразивных материалов.
Правильный монтаж: Обеспечьте точное и соосное положение гайки относительно ходового винта.
Своевременная замена: Заменяйте изношенные гайки, чтобы избежать выхода из строя системы.

Важно! Неправильная установка или недостаточное обслуживание ходовых гаек может привести к снижению точности и надежности работы механизмов и оборудования.

Заключение

Ходовые гайки — это важные компоненты в системах линейного перемещения. Понимание их назначения, типов, материалов, конструктивных параметров и правильного обслуживания позволяет обеспечить точную, надежную и долговечную работу механизмов и оборудования. Выбор подходящей ходовой гайки и соблюдение правил эксплуатации являются ключевыми факторами для достижения оптимальных результатов.
