Технологии механической обработки металлов
Введение в Механическую Обработку Металлов
Механическая обработка металлов — это процесс изменения формы, размеров, шероховатости и свойств металлических заготовок путем удаления части материала. Этот процесс является основой для производства широкого спектра металлических изделий, от простых деталей до сложных машин и конструкций. Точность, качество поверхности и производительность являются ключевыми факторами в механической обработке. В данной статье мы рассмотрим основные технологии механической обработки металлов, их особенности и области применения.
Основные Технологии Механической Обработки
Существует множество методов механической обработки, которые можно классифицировать по типу используемого инструмента и принципу воздействия на материал. Рассмотрим наиболее распространенные из них:
Основные технологии:
- Точение
- Фрезерование
- Сверление
- Шлифование
- Строгание
- Протягивание
- Электроэрозионная обработка (ЭЭО)

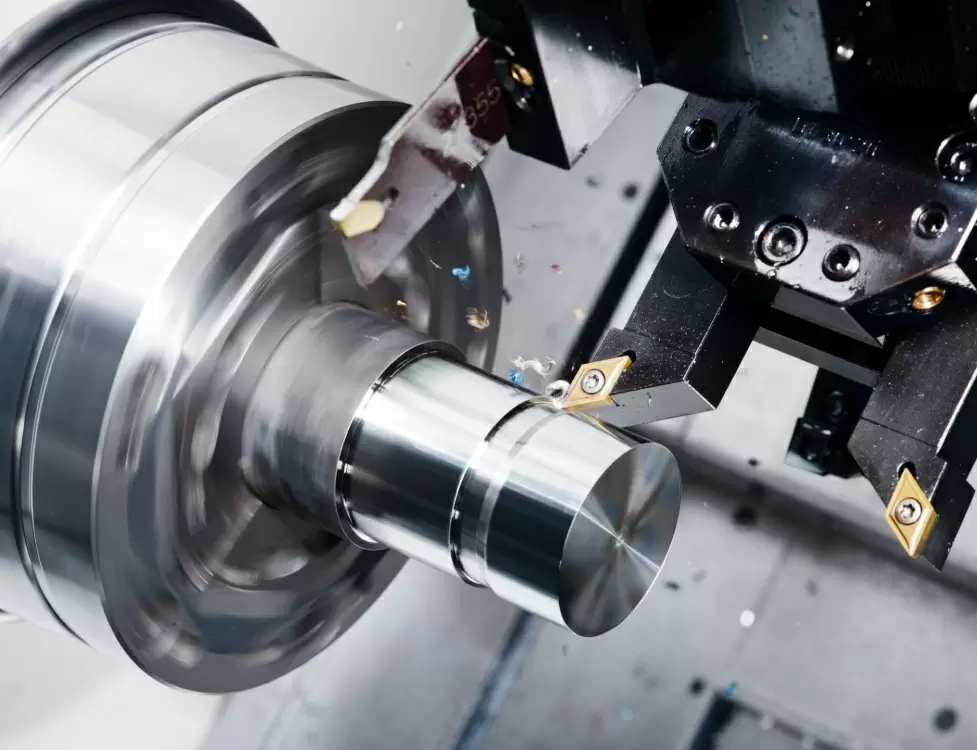

Точение
Точение – это процесс обработки вращением заготовки с использованием резца для удаления слоя материала. Точение используется для создания цилиндрических, конических и фасонных поверхностей. Этот процесс выполняется на токарных станках.
Пример использования точения:
Изготовление валов, втулок, болтов и других деталей вращения.
Основные параметры точения:
| Параметр | Описание |
|---|---|
| Скорость резания (v) | Скорость перемещения режущей кромки резца относительно заготовки, измеряется в м/мин. |
| Подача (s) | Перемещение резца за один оборот заготовки, измеряется в мм/об. |
| Глубина резания (t) | Толщина снимаемого слоя материала за один проход, измеряется в мм. |

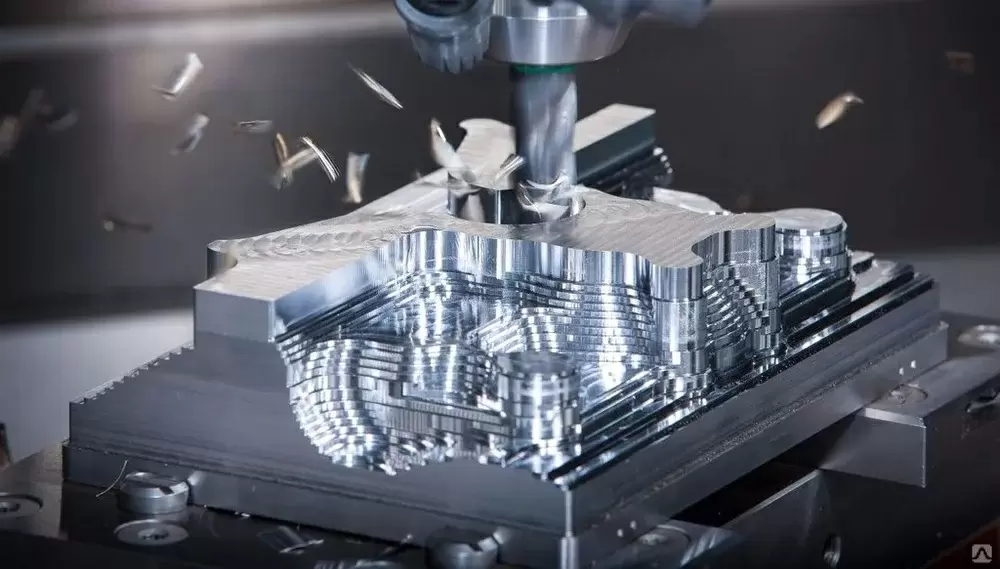

Фрезерование
Фрезерование – это процесс обработки, при котором заготовка неподвижно закреплена, а вращающийся инструмент (фреза) удаляет материал. Фрезерование применяется для создания плоских поверхностей, пазов, канавок, контуров и сложных профилей. Этот процесс выполняется на фрезерных станках.
Пример использования фрезерования:
Изготовление корпусов деталей, зубчатых колес, шпоночных пазов.
Основные параметры фрезерования:
| Параметр | Описание |
|---|---|
| Скорость резания (v) | Скорость перемещения режущей кромки фрезы относительно заготовки, измеряется в м/мин. |
| Подача (s) | Скорость перемещения фрезы относительно заготовки, измеряется в мм/мин. |
| Глубина резания (t) | Толщина снимаемого слоя материала за один проход, измеряется в мм. |

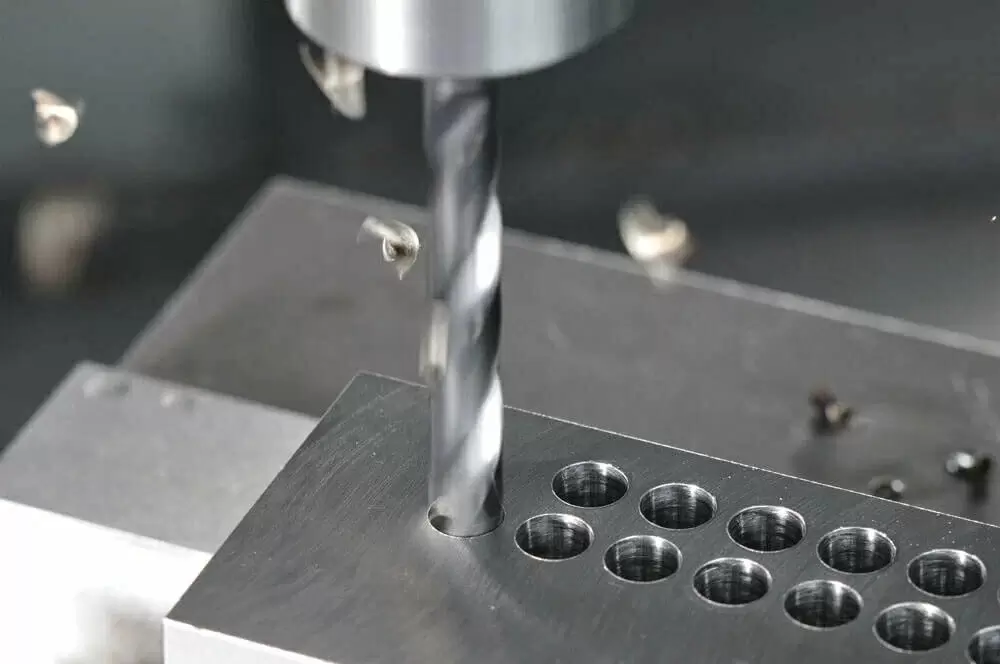

Сверление
Сверление – это процесс образования отверстий в заготовке с использованием сверла. Сверление является одним из самых распространенных методов механической обработки и применяется для создания отверстий различных диаметров и глубины.
Пример использования сверления:
Изготовление отверстий для болтовых и заклепочных соединений, отверстий под резьбу.
Основные параметры сверления:
| Параметр | Описание |
|---|---|
| Скорость резания (v) | Скорость перемещения режущей кромки сверла относительно заготовки, измеряется в м/мин. |
| Подача (s) | Перемещение сверла за один оборот, измеряется в мм/об. |
| Глубина сверления (t) | Глубина создаваемого отверстия, измеряется в мм. |

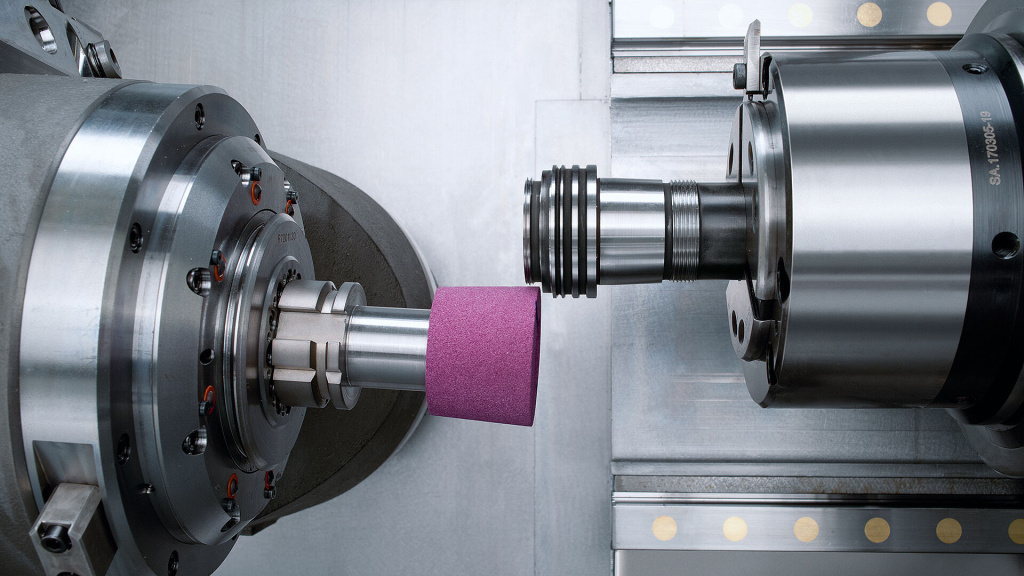

Шлифование
Шлифование – это процесс обработки с использованием абразивных материалов для достижения высокой точности и гладкости поверхности. Шлифование используется для финишной обработки деталей после других видов механической обработки.
Пример использования шлифования:
Обработка поверхностей подшипников, зубьев шестерен, деталей с высокими требованиямик точности.
Основные параметры шлифования:
| Параметр | Описание |
|---|---|
| Скорость шлифования (v) | Скорость перемещения абразивного инструмента относительно заготовки, измеряется в м/с. |
| Подача (s) | Скорость перемещения абразивного инструмента вдоль поверхности заготовки, измеряется в мм/мин. |
| Глубина шлифования (t) | Толщина снимаемого слоя материала за один проход, измеряется в мм. |
Другие Технологии Механической Обработки
Кроме основных технологий, существует ряд других методов, применяемых в зависимости от конкретных требований к обработке:
Дополнительные технологии:
- Строгание - создание плоских поверхностей с помощью резца, перемещающегося прямолинейно.
- Протягивание - формирование внутренних и наружных профильных поверхностей с использованием протяжки.
- Электроэрозионная обработка (ЭЭО) - обработка металлов с помощью электрических разрядов, используется для создания сложных форм и обработки твердых материалов.
Заключение
Механическая обработка металлов является важной частью производственного процесса и включает в себя множество технологий. Выбор конкретной технологии зависит от требований к точности, качеству поверхности, материалу заготовки и типа изделия. Понимание основных принципов и параметров каждой технологии позволяет эффективно использовать оборудование и создавать высококачественные детали. Развитие новых методов обработки и технологий продолжает совершенствовать процессы производства и открывать новые возможности в металлообработке.
Специализированные Технологии и Новые Тенденции в Механической Обработке Металлов
Введение в Специализированные Технологии
В современной промышленности механическая обработка металлов постоянно развивается, предлагая все более точные, эффективные и экономичные методы. Наряду с основными технологиями, существует ряд специализированных подходов, позволяющих решать уникальные задачи производства. В этой статье мы углубимся в некоторые из этих специализированных технологий, а также рассмотрим новые тенденции, которые формируют будущее отрасли.
Специализированные Методы Механической Обработки
Рассмотрим некоторые из специализированных методов, которые находят применение в различных отраслях промышленности:
Специализированные методы:
- Растачивание
- Зубофрезерование
- Суперфиниширование
- Лазерная обработка
- Ультразвуковая обработка

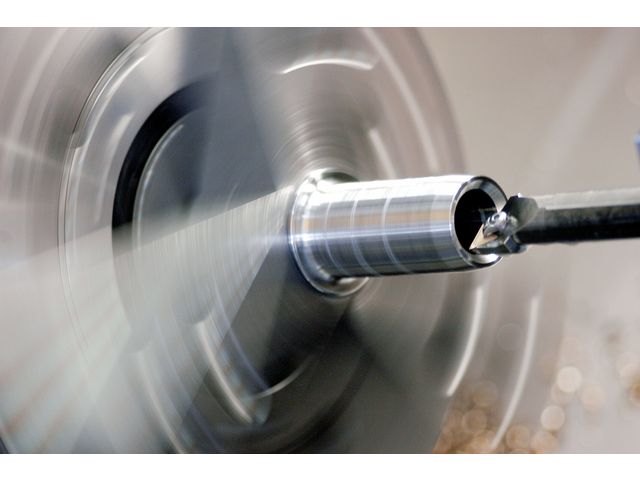

Растачивание
Растачивание – это процесс обработки отверстий для увеличения их диаметра и достижения высокой точности размеров. Растачивание применяется для подготовки отверстий под точную посадку деталей и для получения гладкой поверхности. Этот процесс выполняется на расточных станках.
Пример использования растачивания:
Изготовление отверстий в корпусах двигателей, цилиндрах и других деталях с высокими требованиями к точности.
Основные параметры растачивания:
| Параметр | Описание |
|---|---|
| Скорость резания (v) | Скорость перемещения режущей кромки резца относительно заготовки, измеряется в м/мин. |
| Подача (s) | Перемещение резца за один оборот, измеряется в мм/об. |
| Глубина резания (t) | Толщина снимаемого слоя материала за один проход, измеряется в мм. |

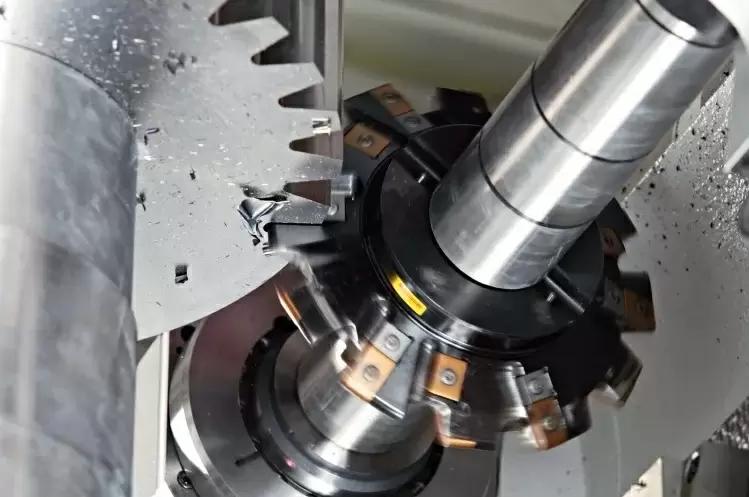

Зубофрезерование
Зубофрезерование – это специализированный вид фрезерования, применяемый для изготовления зубчатых колес. Этот процесс включает в себя фрезерование зубьев на заготовке с использованием специальных инструментов (зубофрез).
Пример использования зубофрезерования:
Производство зубчатых колес для редукторов, трансмиссий и других механизмов.
Основные параметры зубофрезерования:
| Параметр | Описание |
|---|---|
| Скорость резания (v) | Скорость перемещения режущей кромки зубофрезы относительно заготовки, измеряется в м/мин. |
| Подача (s) | Скорость перемещения зубофрезы относительно заготовки, измеряется в мм/мин. |
| Глубина резания (t) | Толщина снимаемого слоя материала за один проход, измеряется в мм. |
| Число зубьев (z) | Число зубьев фрезы. |

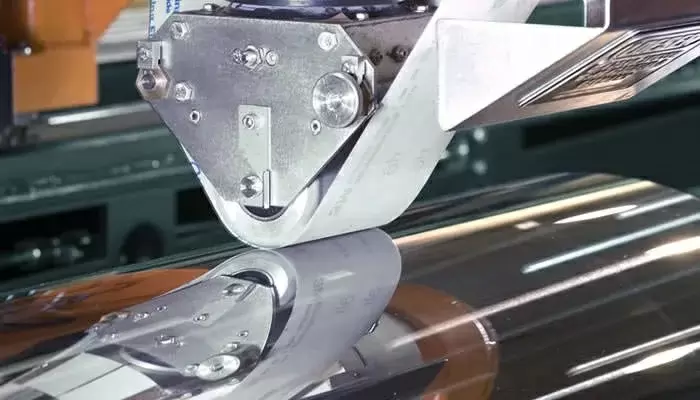

Суперфиниширование
Суперфиниширование – это процесс финишной обработки поверхности для достижения очень высокой точности и гладкости. Этот метод использует мелкозернистые абразивные материалы и вибрационные движения для удаления микронеровностей с поверхности детали.
Пример использования суперфиниширования:
Обработка поверхностей валов, подшипников, уплотнительных колец и других деталей, где требуется высочайшее качество поверхности.
Основные параметры суперфиниширования:
| Параметр | Описание |
|---|---|
| Скорость перемещения (v) | Скорость перемещения абразивного инструмента относительно заготовки, измеряется в м/мин. |
| Частота колебаний (f) | Частота вибрационных движений абразивного инструмента, измеряется в Гц. |
| Давление прижима (p) | Давление, с которым абразивный инструмент прижимается к заготовке, измеряется в Па. |
Новые Тенденции в Механической Обработке
В последние годы наблюдаются значительные изменения в технологиях механической обработки, обусловленные развитием новых материалов, цифровых технологий и повышенными требованиями к производству. Вот некоторые из ключевых тенденций:
Основные тренды:

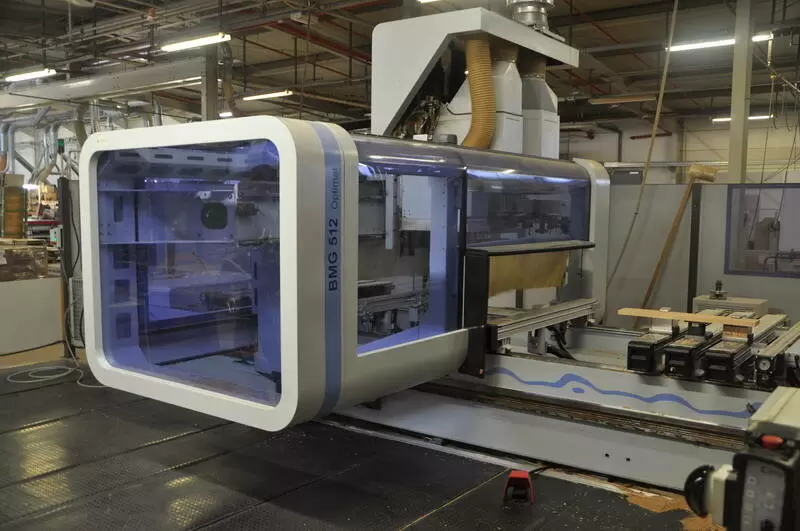

- ЧПУ-обработка (CNC) - широкое использование станков с ЧПУ для повышения точности, производительности и автоматизации.
- Аддитивные технологии (3D-печать) - интеграция аддитивных и субтрактивных методов для создания сложных деталей.
- Высокоскоростная обработка - применение высоких скоростей резания для сокращения времени обработки и улучшения качества поверхности.
- Цифровизация и интеграция - использование цифровых технологий для мониторинга, контроля и оптимизации процессов.
- Обработка труднообрабатываемых материалов - разработка новых методов обработки титана, жаропрочных сплавов и других сложных материалов.
Одной из наиболее значимых тенденций является интеграция Индустрии 4.0, что включает в себя использование интернета вещей (IoT), искусственного интеллекта (AI) и больших данных для оптимизации и автоматизации производственных процессов.

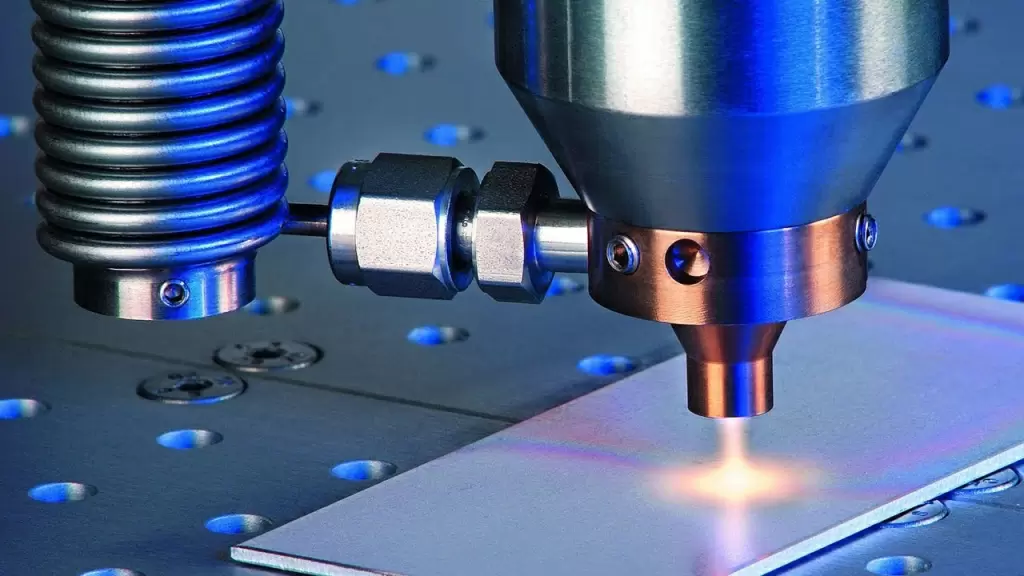

Лазерная Обработка
Лазерная обработка — это метод, при котором лазерный луч используется для удаления, плавления или изменения свойств материала. Лазерная обработка применяется для резки, гравировки, сварки и упрочнения поверхностей.
Пример использования лазерной обработки:
Точная резка, гравировка и маркировка деталей, а также упрочнение поверхностей.
Основные параметры лазерной обработки:
| Параметр | Описание |
|---|---|
| Мощность лазера (P) | Энергия лазерного луча, измеряется в Вт. |
| Скорость перемещения (v) | Скорость перемещения лазерного луча относительно заготовки, измеряется в мм/с. |
| Частота импульсов (f) | Частота импульсов лазерного луча, измеряется в Гц. |
| Фокусное расстояние (d) | Расстояние от линзы до поверхности заготовки. |
Ультразвуковая Обработка
Ультразвуковая обработка — это метод, использующий высокочастотные ультразвуковые колебания для удаления материала. Этот метод применяется для обработки хрупких и твердых материалов, таких как керамика и стекло, но также и металлов.
Пример использования ультразвуковой обработки:
Обработка хрупких материалов, создание микроотверстий, обработка сложнопрофильных поверхностей.
Основные параметры ультразвуковой обработки:
| Параметр | Описание |
|---|---|
| Частота колебаний (f) | Частота ультразвуковых колебаний, измеряется в кГц. |
| Амплитуда колебаний (A) | Амплитуда ультразвуковых колебаний, измеряется в мкм. |
| Давление инструмента (p) | Давление, с которым инструмент прижимается к заготовке, измеряется в Па. |
Заключение
Механическая обработка металлов продолжает развиваться, предлагая все более совершенные методы и технологии. Понимание этих специализированных подходов и новых тенденций является ключом к эффективному и конкурентоспособному производству. Внедрение новых технологий, таких как лазерная и ультразвуковая обработка, а также применение ЧПУ-станков и аддитивных методов, открывает новые возможности для создания сложных и высокоточных деталей.
