Трапецеидальная резьба
Трапецеидальная резьба: детальное рассмотрение параметров, стандартов и применения
Трапецеидальная резьба — это вид резьбы с профилем в форме равнобокой трапеции, отличающийся высокой прочностью и способностью эффективно передавать значительные усилия как на сжатие, так и на растяжение. Ее применение распространяется на множество областей машиностроения, где необходимы надежные и точные механизмы перемещения. Эта статья предоставит более углубленное изучение параметров, стандартов, расчетов и областей применения трапецеидальной резьбы.
1. Основные параметры и обозначения:
К основным параметрам относятся:
- Наружный диаметр (d): Диаметр, измеренный по вершинам наружной резьбы.
- Внутренний диаметр (d1): Диаметр, измеренный по дну внутренней резьбы.
- Средний диаметр (d2): Среднее арифметическое между наружным и внутренним диаметрами. Используется для расчетов.
- Шаг (P): Расстояние между соседними профилями резьбы, измеренное вдоль оси.
- Высота профиля (h): Расстояние между вершинами и дном профиля резьбы.

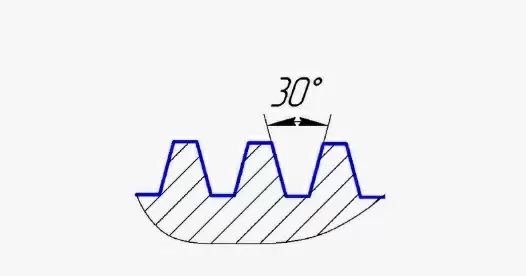

- Угол профиля (α): Угол при вершине трапеции, обычно 30°.
- Длина резьбы (l): Общая длина резьбовой части винта или гайки.
- Класс точности: Определяет допустимые отклонения размеров резьбы от номинальных значений (М, П, В).
- Материал: Сталь, латунь, бронза и др.
- Покрытие: Цинкование, хромирование и др.
Обозначение трапецеидальной резьбы:
Обозначается как d x P (например, 20x4).
2. ГОСТы и стандарты:
- ГОСТ 9150-81: Трапецеидальные резьбы. Размеры.
- ГОСТ 24737-81: Резьбы метрические трапецеидальные. Основные размеры.
3. Расширенная таблица размеров (фрагмент):
(Данные приведены для иллюстрации и могут не содержать все размеры, указанные в ГОСТ 9150-81. Всегда используйте актуальный ГОСТ для точных данных.)
| Наружный диаметр (d) [мм] | Шаг (P) [мм] | Средний диаметр (d2) [мм] (приблизительно) | Высота профиля (h) [мм] (приблизительно) | Класс точности |
|---|---|---|---|---|
| 10 | 2 | 9 | 1.73 | М |
| 16 | 3 | 14.5 | 2.6 | П |
| 20 | 4 | 18 | 3.46 | М |
| 25 | 5 | 22.5 | 4.33 | В |
| 32 | 6 | 29 | 5.2 | М |
| 40 | 8 | 36 | 6.93 | П |
| 50 | 10 | 45 | 8.66 | М |
4. Более подробные расчеты:
Для точных расчетов необходимо использовать ГОСТы и специализированное ПО.
- Средний диаметр (d2):
d2 = d - 0.5 * P * cos(α/2) - Площадь сечения стержня (A): Сложный расчет, зависящий от формы профиля.
- Напряжение (σ): Учитывает тип нагрузки, коэффициенты безопасности.
- Момент сопротивления (W): Для расчета на изгиб.
- Крутящий момент (T): Учитывает коэффициент трения.
5. Выбор материалов и покрытий:
- Сталь: Углеродистые и легированные стали.
- Латунь: Хорошая коррозионная стойкость.
- Бронза: Повышенная износостойкость и коррозионная стойкость.
- Покрытия: Цинковое, хромовое, никелевое.
6. Области применения:
- Пресса
- Подъемные механизмы
- Станочное оборудование
- Винтовые домкраты
- Зажимные устройства
- Подъемно-транспортное оборудование
- Механизмы позиционирования
- Системы регулировки
- Гидравлические и пневматические системы
7. Производители:
- HIWIN
- THK
- IKO
- Rollix
- NKE
- Rexroth (Bosch Rexroth)
Заключение:
Трапецеидальная резьба — сложный элемент, требующий тщательного проектирования и выбора компонентов. Правильный выбор параметров, материалов и производителя гарантирует долговечность и надежность работы механизма. Для точных расчетов и выбора необходимых компонентов всегда следует обращаться к актуальным ГОСТам и специализированной литературе.
Трапецеидальная резьба: Подробно о шаге
Шаг резьбы является одним из наиболее важных параметров трапецеидальной резьбы, определяющим ее основные характеристики и влияющим на эффективность работы механизма. В этой статье мы рассмотрим шаг более детально, включая его влияние на характеристики резьбы, методы измерения и выбор оптимального значения.
Что такое шаг трапецеидальной резьбы?
Шаг трапецеидальной резьбы (обозначается буквой P) — это расстояние между соседними профилями резьбы, измеренное вдоль оси винта. Он определяет крутизну наклона профиля и, следовательно, скорость перемещения гайки при вращении винта. Шаг измеряется в миллиметрах (мм).
Влияние шага на характеристики резьбы:
- Скорость перемещения: Больший шаг означает более быстрое перемещение гайки при одном обороте винта.
- Подъемная сила: Шаг влияет на подъемную силу винта. Больший шаг может уменьшить подъемную силу при той же силе вращения.
- Прочность: Шаг влияет на прочность резьбы. Очень большой шаг может снизить прочность, а слишком малый — ухудшить самоблокировку.
- Самоблокировка: Трапецеидальная резьба обладает свойством самоблокировки, однако, это свойство зависит от угла профиля и шага. При больших шагах самоблокировка может быть недостаточной.
- Эффективность: Оптимальный шаг обеспечивает наилучшее соотношение между скоростью перемещения и подъемной силой.
Методы измерения шага:
Шаг резьбы можно измерить несколькими способами:
- Измерение с помощью калибра-рейсмуса: Этот инструмент позволяет точно измерить расстояние между двумя соседними витками резьбы.
- Измерение с помощью микрометра: Измеряется диаметр винта в нескольких точках, позволяя рассчитать шаг.
- Измерение с помощью оптического прибора: Высокоточные оптические приборы позволяют измерять шаг с высокой точностью.
Выбор оптимального шага:
Выбор оптимального шага зависит от конкретных требований к механизму:
- Требуемая скорость перемещения: Чем выше скорость, тем больше должен быть шаг.
- Необходимая подъемная сила: При больших нагрузках может потребоваться меньший шаг.
- Условия эксплуатации: Агрессивная среда может потребовать выбора более прочного материала и, соответственно, оптимизацию шага под эти условия.
- ГОСТы и стандарты: Следует руководствоваться рекомендациями ГОСТов, которые содержат таблицы оптимальных размеров для различных условий эксплуатации.
Заключение:
Шаг трапецеидальной резьбы – критический параметр, влияющий на множество характеристик механизма. Правильный выбор шага – залог эффективной и надежной работы. При выборе необходимо учитывать все факторы, описанные выше, и обращаться к рекомендациям ГОСТов. Купить трапецеидальные винты и гайки можно у нас в интернет-магазине или написать на почту sale@inner.su
